¿Qué tan buena es la medición del tubo de tres etapas del multímetro?
Es muy sencillo utilizar un multímetro para juzgar la calidad de un triodo. Aquí tomamos un multímetro digital como ejemplo para presentar el método de evaluación (los multímetros analógicos son demasiado antiguos y tienen una sola función. Incluso los entusiastas africanos de la electrónica no están dispuestos a usarlos ahora).
Primero, hablemos del circuito equivalente interno del transistor, como se muestra en la figura. El lado izquierdo de la figura es el transistor NPN y el lado derecho es el circuito equivalente del transistor NPN. Se puede ver que para un transistor NPN, su unión be (la unión PN entre la base del tubo by el emisor e) y la unión bc (la unión PN entre la base del tubo b y el colector c) son equivalentes a dos diodos con terminal positivo conectado. De manera similar, el transistor PNP del lado derecho de la figura puede equivaler a dos diodos conectados al polo negativo.
Del análisis anterior, se puede ver que para juzgar la calidad de un triodo, simplemente use el bloque de diodos de un multímetro digital para medir la calidad de su unión be y bc.

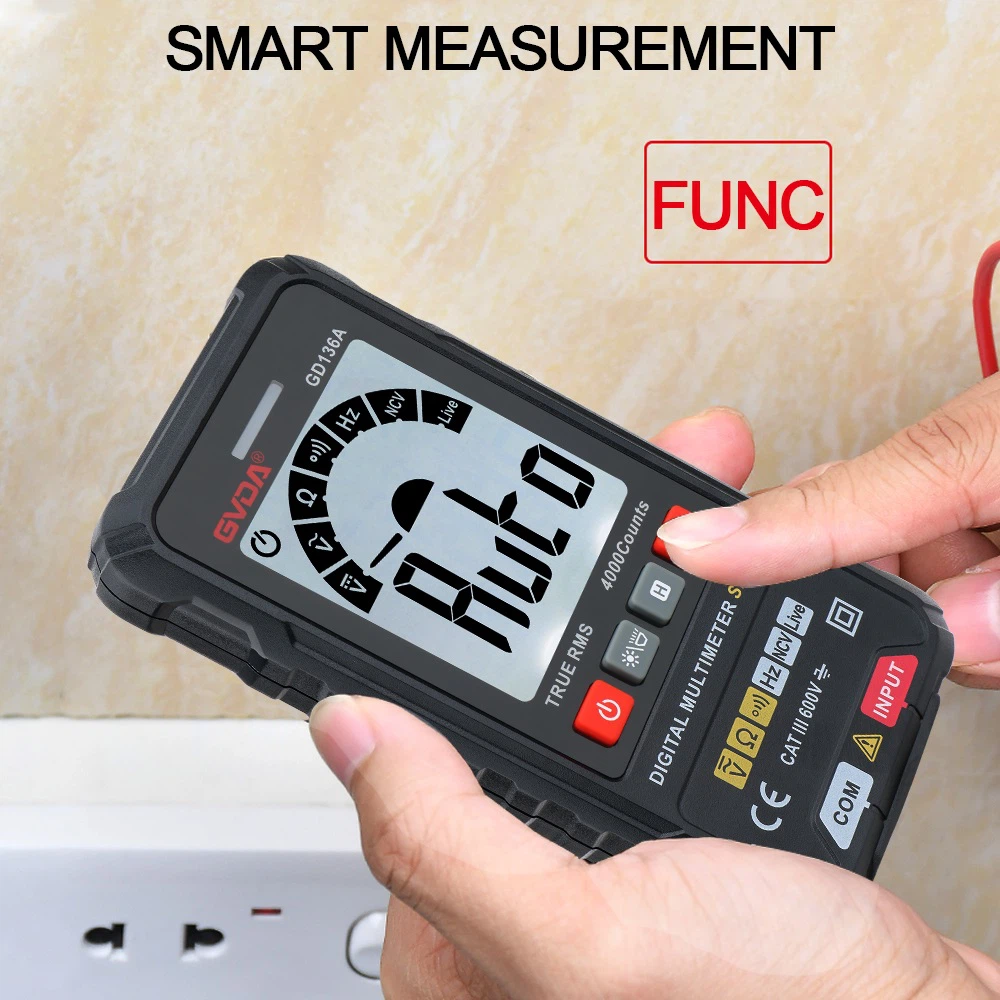

Aquí tomamos como ejemplo el transistor de silicio NPN de uso común (los transistores de germanio casi ya no se usan). Al medir, ajuste el multímetro digital a la posición del diodo (ver la figura), toque el electrodo b del transistor con el bolígrafo rojo del multímetro y luego use el cable de prueba negro para tocar el polo e y el polo c. del triodo respectivamente. En este momento, la lectura que muestra el multímetro es la caída de tensión directa de la unión PN. Su valor generalmente está entre ".500-.700". Luego use el cable de prueba negro para tocar el transistor. Polo B, el bolígrafo de prueba rojo hace contacto con el polo e y el polo c del transistor. En este momento, la lectura que muestra el multímetro es la caída de voltaje inverso de la unión PN y las lecturas mostradas son todas "1", por lo que básicamente se puede considerar que el transistor está en buen estado.
Durante la medición, si la lectura de una determinada unión es ".000" o las caídas de presión directa e inversa son ambas "1", entonces la unión del tubo está dañada y el tubo no se puede utilizar.
Para un buen triodo, use el bloque de diodos de un multímetro para medir la caída de voltaje entre sus polos ce. Independientemente de la caída de voltaje directo o inverso, la lectura del multímetro debe ser "1". Si la lectura es ".000" ", el tubo se ha averiado, está defectuoso y no se puede utilizar. Si se muestra un valor determinado, significa que la corriente de penetración Iceo del tubo es grande. Aunque se puede utilizar, su estabilidad de trabajo es pobre y no se recomienda su uso.
