¿Cómo se prueba un circuito con un multímetro?
El método para usar el multímetro es verificar primero si hay algún problema con la apariencia, luego encender el interruptor, conectar ambos extremos de la medición al multímetro y también ajustar los distintos botones para medir los valores de resistencia y voltaje, que puede ser CA o CC. Las operaciones específicas son las siguientes:
1. Entender el multímetro

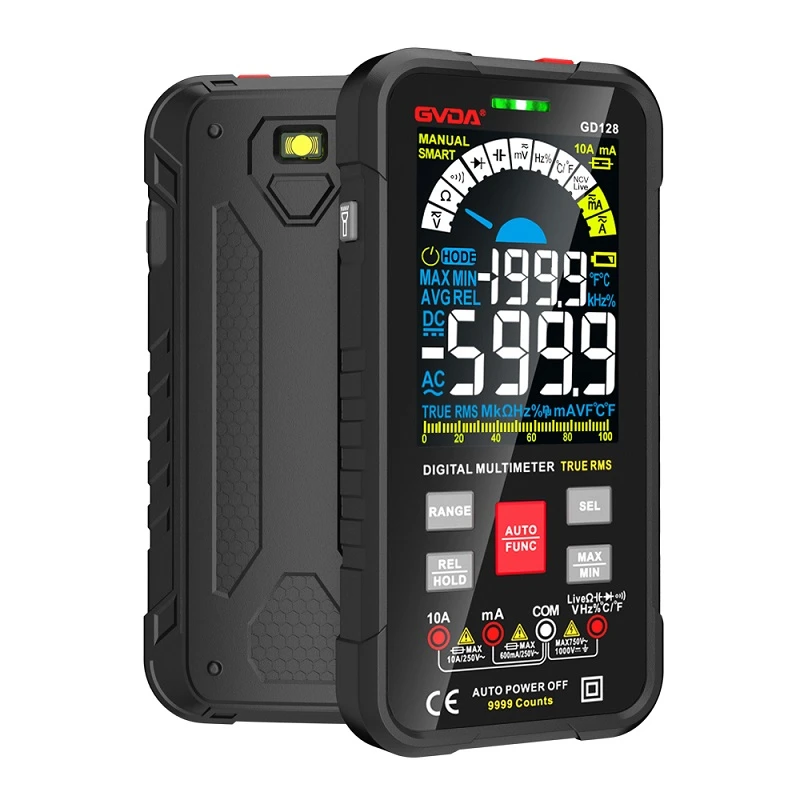

Un multímetro es un instrumento magnetoeléctrico con un rectificador que puede medir varios parámetros eléctricos, como corriente, voltaje y resistencia de CA y CC. Para cada magnitud eléctrica existen generalmente varios rangos. También conocido como multímetro o simplemente multímetro.
1) Familiarícese con el significado de cada símbolo en el dial y las funciones principales de cada perilla e interruptor selector.
(2) Realice la calibración y el ajuste a cero para evitar errores de medición posteriores.
(3) Según los componentes que se miden, seleccione la marcha y el rango del interruptor de transferencia para encontrar el rango de medición correspondiente.
(4) Seleccione la ubicación del conector del cable de prueba.
1. Método de medición de diodos.
(1) Conéctelo correctamente al circuito para que el diodo emisor de luz emita luz normalmente.
(2) Ajuste el interruptor selector al rango de 100 ma en el rango ma.
(3) Desconecte el cable entre el potenciómetro y el punto medio del electrodo negativo del diodo emisor de luz para formar un "punto de ruptura".
(4) Conecte el multímetro en serie al punto de interrupción. El cable de prueba rojo está conectado al electrodo negativo del diodo emisor de luz y el cable de prueba negro está conectado al cable de contacto en el medio del potenciómetro.
(5) Lectura de corriente en miliamperios a través del diodo emisor de luz.
(6) Al girar el mango del potenciómetro, observe el cambio del puntero del multímetro y el cambio de brillo del diodo emisor de luz. A través de todas las operaciones anteriores, podemos conocer el poderoso papel de las resistencias en los circuitos.
(7) Una vez completada la medición, desconecte todas las fuentes de alimentación y guarde el multímetro según sea necesario.
