¿Cómo se puede utilizar un multímetro para medir si hay una corriente de fuga en un circuito?
El valor de disparo de seguridad configurado para el disyuntor diferencial es de 30 mA. Teniendo en cuenta un valor de corriente tan relativamente alto, ya sea que utilice el rango de CA de un multímetro digital o el rango de resistencia de 10 K, es fácil detectar la indicación de corriente de fuga.

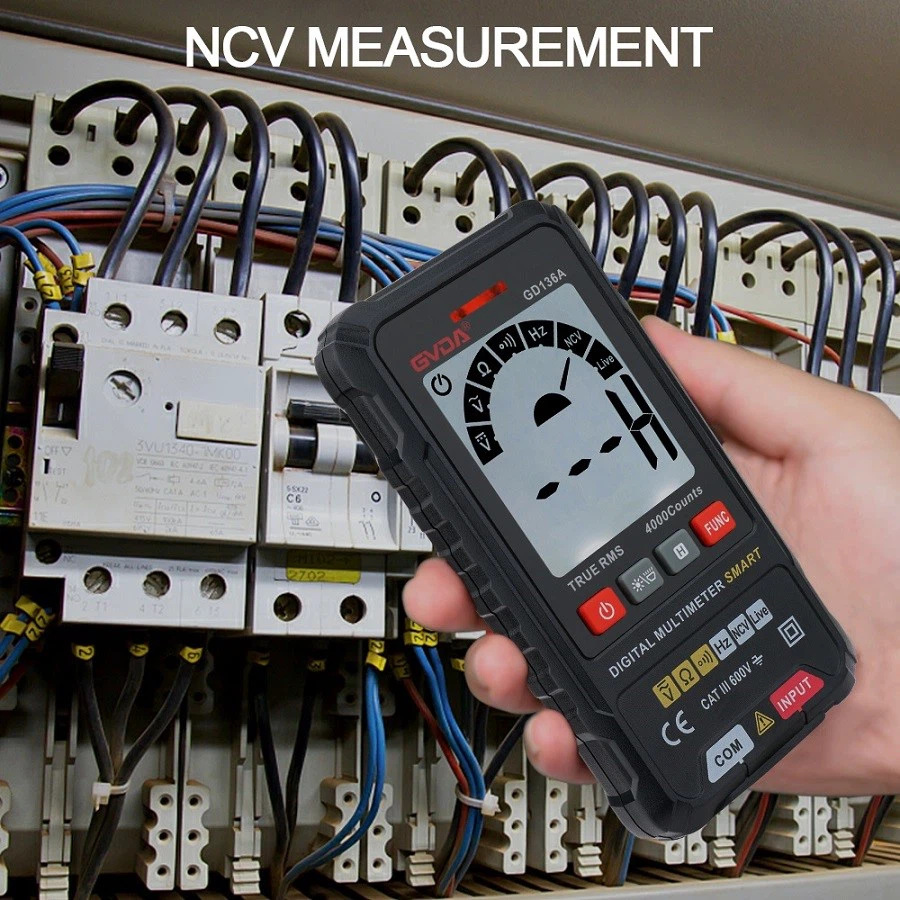

Cuando el circuito esté activo, primero use un probador de voltaje digital para probar el lado exterior del cable. Si solo muestra "N", es normal. Si muestra un cierto valor de voltaje, indica que el cable es de mala calidad o ha envejecido y existe la posibilidad de una fuga de corriente.
Encienda el rango AC 250V del multímetro. El voltaje entre el cable vivo y el cable neutro debe ser de alrededor de 220 V (con una cierta tolerancia), el voltaje entre el cable vivo y la tierra también debe ser de alrededor de 220 V (con una cierta tolerancia) y también hay un voltaje entre el cable neutro y la tierra. Dependiendo de la potencia de los aparatos eléctricos de la casa, se puede medir un voltaje que oscila entre 5V y decenas de voltios. Esto se debe a la impedancia del bucle generada por el pequeño diámetro del cable neutro, lo que hace que el cable neutro esté vivo. Si el voltaje que se muestra entre el cable neutro y tierra es alto, significa que el cable neutro tiene un diámetro pequeño, genera calor y no es adecuado para la potencia de los aparatos eléctricos de la casa. Los aparatos eléctricos-de alta potencia de la casa deben utilizarse en horarios escalonados.
Apague el disyuntor principal y los disyuntores derivados, desconecte todos los enchufes, incluidas las luces indicadoras (si no se desconectan, es fácil cometer errores de cálculo). Encienda un multímetro analógico y use el rango de 10K ohmios para medir la resistencia entre el cable vivo y el cable neutro. Es normal que el puntero no se mueva.
Luego mida la resistencia entre el cable vivo y la tierra. Es normal que el puntero no se mueva.
Finalmente, mida la resistencia entre el cable neutro y tierra. Es normal que el puntero no se mueva.
Si el puntero se mueve ligeramente durante las mediciones anteriores, demuestra que hay una fuga de corriente. Este fenómeno suele ser causado por filtraciones de agua en las paredes de la cocina y el baño, lo que hace que las uniones de los cables tengan una ligera fuga de corriente debido a la humedad. Al revisar el circuito, primero apague los disyuntores de la cocina y el baño y luego mida si hay corriente de fuga.
Estrictamente hablando, utilizar un megaóhmetro es la forma más precisa de medir la corriente de fuga de los cables. Sin embargo, para corrientes de fuga dentro de 30 mA, el rango de 10 K ohmios de un multímetro analógico puede detectarlas, y un multímetro digital será aún más sensible.
