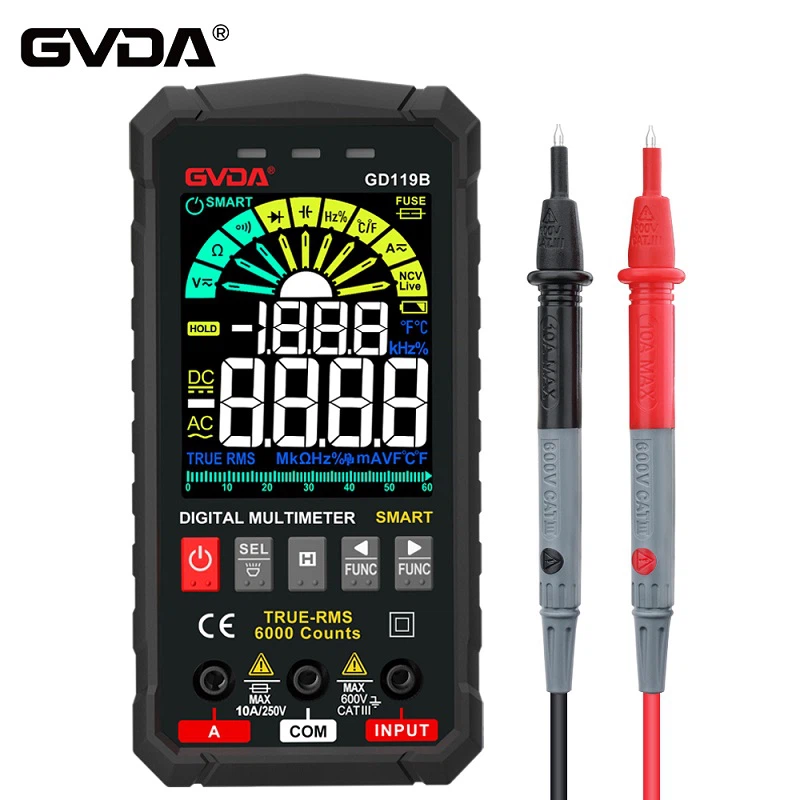

Evaluación del estado de calidad de los condensadores mediante un multímetro profesional
1. Método de detección de resistencia de CC en el circuito
Este es un método que utiliza un rango de ohmios de un multímetro para medir directamente los valores de resistencia de CC directa e inversa de varios pines y componentes periféricos del CI en la placa de circuito, y compararlos con datos normales para detectar y determinar fallas. Al medir, preste atención a los siguientes tres puntos:
(1) Desconecte antes de la medición para evitar dañar el medidor y los componentes durante la prueba.
(2) El voltaje interno del rango de resistencia del multímetro no debe exceder los 6 V y el rango se puede configurar en R × 100 o R × 1k.
(3) Al medir los parámetros de los pines del CI, se debe prestar atención a las condiciones de medición, como el modelo probado, la posición del brazo deslizante de los potenciómetros relacionados con el CI y la calidad de los componentes del circuito periférico.
2. Método de medición del voltaje de trabajo de CC
Este es un método para medir el voltaje de suministro de CC y el voltaje de funcionamiento de componentes periféricos utilizando el rango de voltaje de CC de un multímetro cuando está encendido; Detecte los valores de voltaje de CC de cada pin del IC a tierra, compárelos con los valores normales y luego comprima el rango de falla para identificar los componentes dañados. Al medir, preste atención a los siguientes ocho puntos:
(1) Un multímetro debe tener una resistencia interna suficientemente grande, al menos 10 veces mayor que la resistencia del circuito que se está probando, para evitar errores de medición importantes.
(2) Generalmente, gire cada potenciómetro a la posición media. Si se trata de un televisor, la fuente de señal debe utilizar un generador de señal de barra de color estándar.
(3) La sonda o sonda debe estar equipada con medidas antideslizantes. Cualquier cortocircuito momentáneo puede dañar fácilmente el CI. Se pueden adoptar los siguientes métodos para evitar que la sonda se deslice: tome una sección del núcleo de la válvula de la bicicleta y colóquela en la punta de la sonda, y extienda la punta de la sonda aproximadamente 0,5 mm. Esto no solo puede garantizar un buen contacto entre la punta de la sonda y el punto probado, sino que también previene eficazmente el deslizamiento, incluso si toca puntos adyacentes, no provocará un cortocircuito-.
(4) Cuando el voltaje de un determinado pin no coincide con el valor normal, es necesario analizar si el voltaje de ese pin tiene un impacto significativo en el funcionamiento normal del IC y los cambios correspondientes en el voltaje de otros pines para determinar la calidad del IC.
(5) El voltaje de los pines del IC se verá afectado por la periferia. Cuando hay fugas, cortocircuitos, circuitos abiertos o cambios de valor en los componentes periféricos, o cuando se conecta un potenciómetro con resistencia variable al circuito periférico, la posición del brazo deslizante del potenciómetro provocará cambios en el voltaje de la clavija.
(6) Si el voltaje de cada pin del IC es normal, generalmente se considera que el IC es normal; Si el voltaje de los pines en el IC es anormal, se debe verificar si hay fallas en los componentes periféricos a partir del punto donde la desviación del valor normal es máxima. Si no hay fallas, es probable que el CI esté dañado. www.diangon.com
(7) Para dispositivos receptores dinámicos como televisores, el voltaje en cada pin del IC varía con y sin señal. Si se descubre que el voltaje de los pines no debería cambiar sino que cambia significativamente, y el voltaje que debería cambiar con el tamaño de la señal y la posición del componente ajustable no cambia, se puede determinar que el IC está dañado.
(8) Para dispositivos con múltiples modos de trabajo, como grabadoras de video, el voltaje de cada pin del IC también es diferente en diferentes modos de trabajo.
