Método de prueba y principio de funcionamiento del medidor de espesor de película seca
Método de prueba y principio de funcionamiento del medidor de espesor de película seca. El medidor de espesor de película seca puede medir de forma no destructiva el espesor de recubrimientos no magnéticos (como aluminio, cromo, cobre) sobre sustratos metálicos magnéticos (como acero, hierro, aleaciones y acero magnético duro, etc.), esmalte, caucho. , pintura, etc.) y el espesor del revestimiento no conductor sobre el sustrato metálico no magnético (como cobre, aluminio, zinc, estaño, etc.) (como esmalte, caucho, pintura, plástico, etc.) . El medidor de espesor de película seca tiene las características de pequeño error de medición, alta confiabilidad, buena estabilidad y fácil operación. Es un instrumento de prueba indispensable para controlar y garantizar la calidad del producto. Es ampliamente utilizado en la fabricación, la industria procesadora de metales, la industria química, la inspección de productos básicos y otros campos de inspección.
La sonda sólo puede medir películas secas y no puede entrar en contacto con agua o sustancias húmedas.

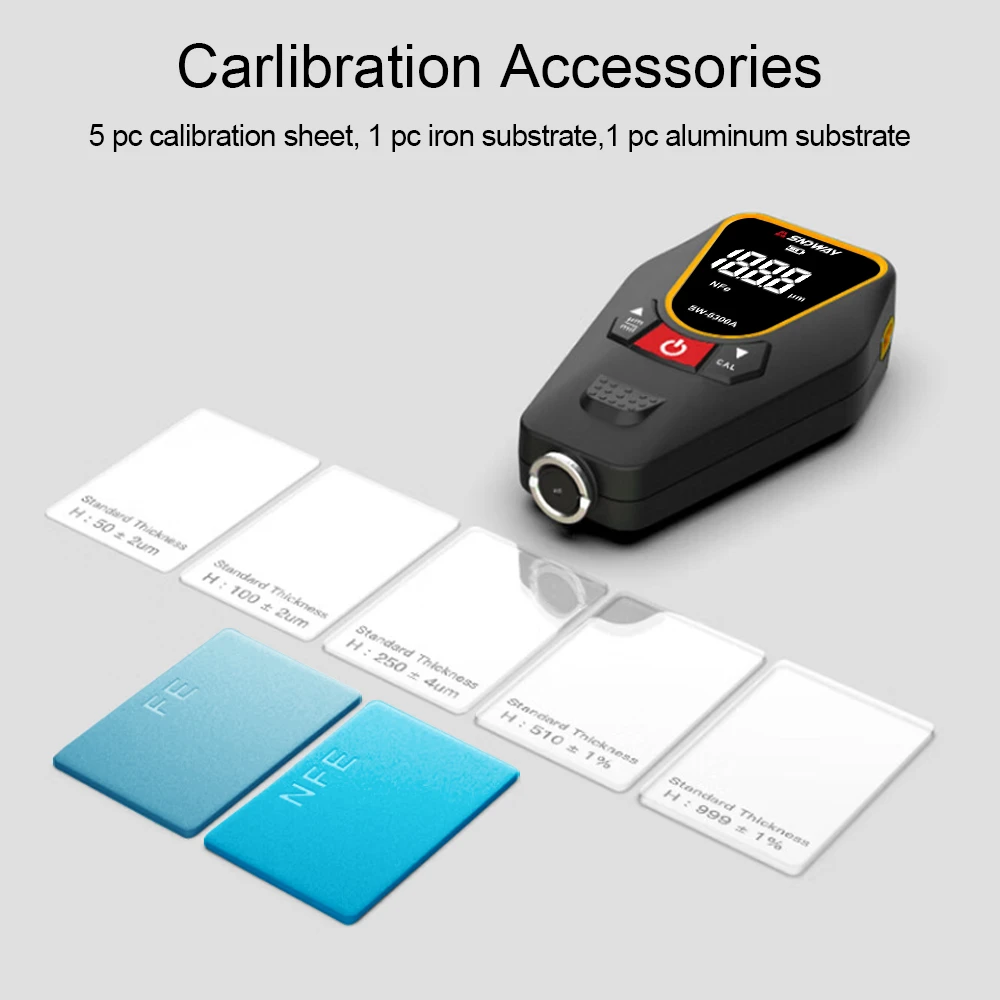

Nota: Para una medición precisa, se recomienda utilizar el mismo material que la pieza de trabajo que se va a medir o una superficie de la pieza de trabajo sin recubrimiento para la calibración de la matriz.
El medidor de espesor de película seca alemán erichsen 233 utiliza la diferencia de nivel entre la película de pintura y el sustrato para mostrar el espesor de la película de pintura. Rango de 0-1000 micras en incrementos de 5 micras. Cumple con las normas EN ISO, ISO, ASTM, BS, FTMS. Es portátil, fácil de operar y puede ser utilizado por personal no técnico. La construcción es robusta y las lecturas son claras de un vistazo.
Las medidas se pueden tomar en cualquier superficie. Al ser totalmente mecánico, se puede aplicar sobre sustratos de vidrio, madera, metal o plástico.
Procedimiento de medición
1) Configuración
Retire la cubierta protectora y coloque el instrumento verticalmente sobre la superficie plana de la placa de vidrio. Si la lectura del puntero no es cero, puede ajustarla a través de la ranura de la cubierta protectora hasta que el puntero llegue a cero.
2) Preparación del punto de medición
En el punto de medición se raspa cuidadosamente el recubrimiento sobre una superficie de 3 mm hasta llegar al sustrato.
3) Medición
Coloque el instrumento sobre el área de medición de modo que las clavijas estén en contacto con el sustrato expuesto. El espesor de la película seca se puede leer directamente en μm.
Para revestimientos blandos, coloque una hoja de afeitar debajo de los pies.
