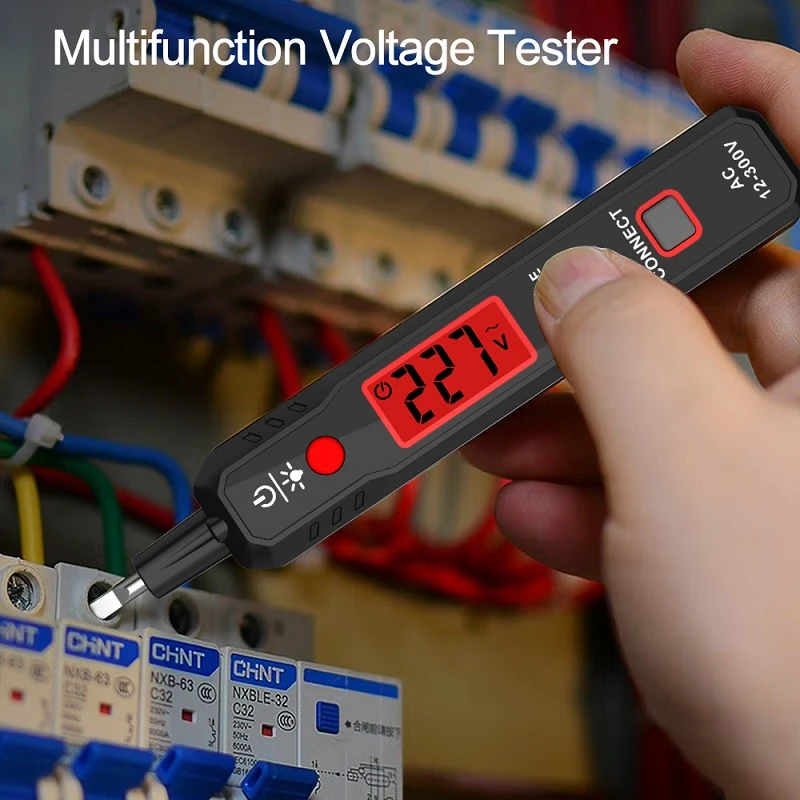

Instrucciones detalladas sobre cómo utilizar el lápiz eléctrico con pantalla digital inductiva
Descripción del botón:
Una tecla "DIRECTA": para la tecla de medición directa (lejos de la pantalla LCD), es decir, con el extremo frontal metálico del bolígrafo (conocido como cabezal del lote) en contacto directo con la línea, presione este botón;
Botón B "INDUCTANCIA": para la tecla de medición de inducción/punto de interrupción (más cerca de la pantalla LCD), es decir, con la línea de inducción del cabezal del lote (tenga en cuenta que es la inducción, en lugar del contacto directo), presione este botón.
Independientemente de cómo se imprima el texto en el lápiz, en general, la que está más alejada de la pantalla LCD es la tecla de medición directa y la que está más cerca de la pantalla LCD es la tecla de medición de detección/punto de interrupción. Si este no es el diseño, indica una casa de campo o productos de mala calidad, por su seguridad, no recomendamos comprarlos.
Medición directa: 1.
1. Toque la tecla DIRECT, el extremo frontal metálico del lápiz contacta directamente con el objeto a detectar.
1.1 La última cifra del valor de voltaje medido (el lápiz óptico se divide en cinco valores de voltaje de 12 V, 36 V, 55 V, 110 V, 220 V, generalmente menos o igual a 36 V no pone en peligro la vida);
1.2 No a la sección alta del valor de visualización del 70%, la visualización de la sección baja del valor;
1.3. Al medir energía CC que no está a tierra, la mano debe tocar el otro polo (como el positivo o el negativo).
2. Cuando el bolígrafo esté en contacto directo con el cable de fuego, el indicador se iluminará inmediatamente, ya sea que la mano haya tocado cualquiera de las teclas de medición o no:
2.1 Cuando la mano no toca ninguna de las teclas de medición, el indicador se enciende y muestra 12V, lo cual no está permitido;
2.2 Cuando la mano toca la tecla de medición del punto de ruptura/inductivo, el indicador se enciende y muestra 110 V, lo cual no está permitido;
2,3 Cuando la mano toca la tecla de medición directa, el indicador se ilumina y muestra 220 V, que es un valor preciso;
2.4 En resumen, si el indicador se enciende sin que la mano toque ninguna de las teclas de medición, ¡indica la presencia de 220V en la línea AC!
3. Cuando la mano toca la tecla de medición directa, cuando el bolígrafo toca directamente el cuerpo humano, el cable de fuego, el cable cero, el cable de tierra, el metal y otros objetos conductores, la luz indicadora puede encenderse y luego el voltaje real. se basa en las lecturas, si no hay lectura indica que no hay voltaje. 4. cuando la mano toca la tecla inductiva / desconexión, indica que no hay tensión.
4. Cuando la mano toca la tecla de medición inductiva/punto de interrupción, hay dos situaciones en las que el lápiz toca directamente el objeto detectado:
4.1 La luz indicadora está encendida y se muestra 110V, lo que indica que hay una corriente alterna de 220V en el firewire, ¡recuerda recordar!
4.2 El indicador no se enciende, pero hay un "símbolo de alto voltaje", consulte la "tres detección indirecta" en los puntos 1, 2.
Detección indirecta (también conocida como detección inductiva). 1:
1. Detección de inducción: toque la tecla de medición de inducción/punto de interrupción (INDUCTANCIA), el extremo frontal metálico del lápiz óptico está cerca (tenga en cuenta que está cerca, no en contacto directo) con el objeto a detectar, si aparece la pantalla. "símbolos de alto voltaje", significa que el objeto a detectar con la corriente alterna interna.
2. Detección de punto de interrupción: Medición de cables rotos, toque la tecla INDUCTANCIA, el extremo frontal metálico del lápiz está cerca (tenga en cuenta que está cerca, no en contacto directo con) el cable, o contacto directo con el aislamiento del cable, si el "símbolo de alto voltaje" desaparece, es el punto de interrupción aquí.
3. El uso de esta función puede distinguir fácilmente entre líneas cero y de fase (para aumentar la distancia entre las líneas cuando se miden líneas una al lado de la otra). Detección de radiación y fugas de microondas.
Precauciones:
1. No es necesario presionar el botón con fuerza.
2. Las dos teclas de medición no deben tocarse al mismo tiempo durante la prueba, de lo contrario afectará la sensibilidad y los resultados de la prueba.
