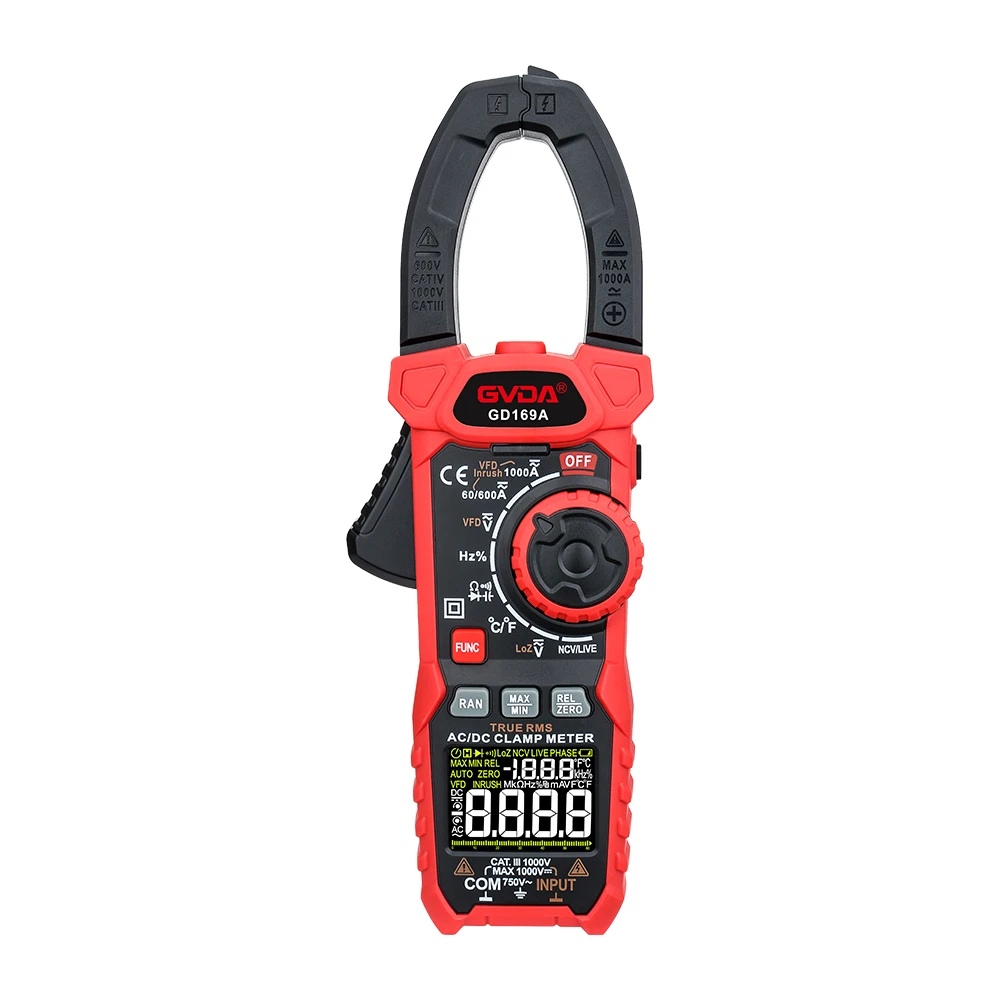

Uso correcto de la pinza amperimétrica para medir la corriente alterna
Aplicación, selección e inspección antes de usar la pinza amperimétrica
1. Propósito: puede medir la corriente CA en la línea de bajo voltaje sin interrumpir la operación de carga (sin desconectar el cable que lleva corriente). (Por debajo de 50HZ 500V)
2. Selección del tipo: su precisión y alcance máximo deben satisfacer las necesidades de la prueba.
3. Verifique antes de usar:
(1) Inspección de apariencia: todas las piezas deben estar en buenas condiciones; el mango de sujeción debe ser flexible; el núcleo de hierro de las mordazas debe estar libre de corrosión y bien cerrado; la funda aislante del núcleo de hierro debe estar intacta; el puntero debe poder oscilar libremente; ;
(2) Ajuste: coloque el medidor plano, el puntero debe apuntar a cero, de lo contrario, ajuste a cero.
Medición
1. Seleccione la marcha adecuada. El principio de la selección de marchas es:
(1) Cuando se conoce el rango de corriente medido: seleccione un engranaje que sea más grande pero cercano al valor medido.
(2) Cuando se desconoce el rango de corriente que se va a medir: se puede colocar primero en la prueba de corriente (o de acuerdo con la sección transversal del cable, y se estima su capacidad de carga de corriente segura, se selecciona adecuadamente), y si la medición de cambio descendente Si es necesario determinarlo de acuerdo con la situación de prueba. En resumen, el ángulo de desviación de la mano debe ser lo más grande posible.
2. El probador debe usar guantes, aplanar el extremo del instrumento, abrir las mordazas y cerrar las mordazas después de que el cable bajo prueba entre en las mordazas.
3. El cable a probar debe ubicarse en el centro del espacio de la mordaza y las mordazas deben estar bien cerradas;
4. Después de medir una corriente grande, antes de medir una corriente pequeña, las mordazas deben abrirse y cerrarse varias veces para desmagnetizarse;
5. Al medir corrientes pequeñas, si el ángulo de desviación de la aguja aún es pequeño al medir el engranaje (el ángulo de desviación de la aguja es pequeño, lo que significa que el error relativo de su medición es grande), se permite enrollar el alambre en el núcleo de hierro de la mordaza Dé varias vueltas y tome una lectura después de cerrar las mordazas. En este momento, el valor actual en la lectura del cable=÷ el número de vueltas (el cálculo del número de vueltas: cuántos cables hay en la mordaza, calculado por cuántas vueltas);
6. Lectura: según el equipo utilizado, lea la lectura en la línea de escala correspondiente. (¡Nota! El valor del engranaje es el valor de desplazamiento completo);
7. Después de su uso, el equipo debe configurarse en la corriente.
