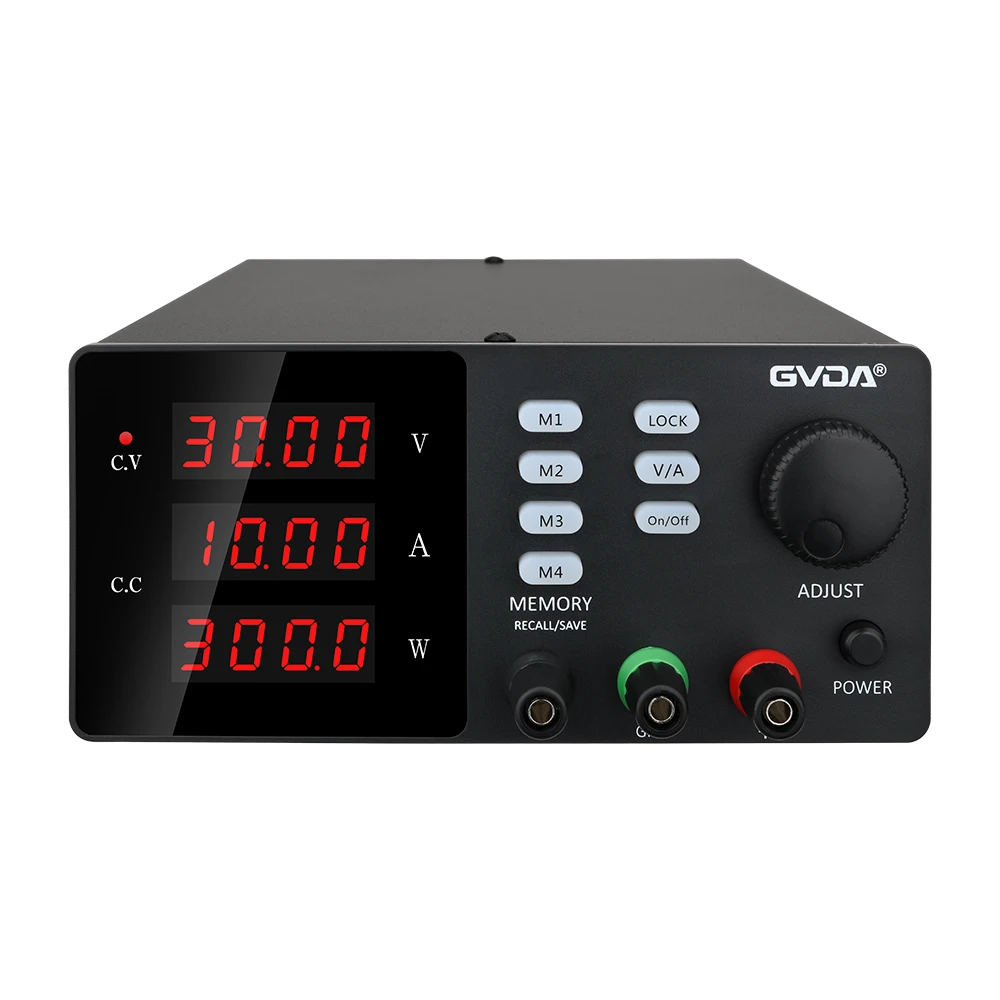

Comparación de los principios de suministros lineales y suministros de conmutación
Una fuente de alimentación lineal primero transforma la alimentación de CA a través de un transformador, y luego la rectifica y filtra a través de un circuito rectificador para obtener un voltaje de CC inestable. Para lograr el voltaje de CC de alta precisión, el voltaje de salida debe ajustarse a través de la retroalimentación de voltaje. Desde la perspectiva del rendimiento principal, esta tecnología de fuente de alimentación es muy madura, puede lograr una alta estabilidad, tiene una ondulación muy pequeña y no tiene la interferencia y el ruido de las alimentaciones de conmutación. El circuito de retroalimentación de voltaje funciona en estado lineal, con una cierta caída de voltaje en el tubo de regulación. Al emitir una gran corriente de funcionamiento, el consumo de energía del tubo regulador es demasiado alto, lo que resulta en una baja eficiencia de conversión.
Una fuente de alimentación lineal se refiere a un tubo utilizado para la regulación de voltaje que funciona en la región lineal. En consecuencia, la fuente de alimentación del modo de interruptor se refiere al funcionamiento de los transistores utilizados para la regulación de voltaje en las regiones de saturación y corte, es decir, en el estado de conmutación.
Una fuente de alimentación lineal generalmente muestra el voltaje de salida y lo envía a un amplificador de voltaje de comparación con un voltaje de referencia. La salida de este amplificador de voltaje se usa como la entrada de un regulador de voltaje para controlar el regulador de modo que su voltaje de unión cambie con la entrada, ajustando así su voltaje de salida. Pero la fuente de alimentación de conmutación cambia el voltaje de salida ajustando el tiempo de activación y apagado del tubo regulador, es decir, el ciclo de trabajo.
El tubo utilizado para la regulación de voltaje en una fuente de alimentación lineal funciona en la región lineal. En consecuencia, la fuente de alimentación del modo de interruptor se refiere al funcionamiento de los transistores utilizados para la regulación de voltaje en las regiones de saturación y corte, es decir, en el estado de conmutación.
Una fuente de alimentación lineal generalmente muestra el voltaje de salida y lo envía a un amplificador de voltaje de comparación con un voltaje de referencia. La salida de este amplificador de voltaje se usa como la entrada de un regulador de voltaje para controlar el regulador de modo que su voltaje de unión cambie con la entrada, ajustando así su voltaje de salida. Pero la fuente de alimentación de conmutación cambia el voltaje de salida ajustando el tiempo de activación y apagado del tubo regulador, es decir, el ciclo de trabajo. 2, El principio de la fuente de alimentación lineal: la fuente de alimentación lineal incluye principalmente transformador de frecuencia de potencia, filtro de rectificador de salida, circuito de control, circuito de protección, etc. Una fuente de alimentación lineal primero transforma la alimentación de CA a través de un transformador, y luego lo rectifica y lo filtra a través de un circuito rectificador para obtener un voltaje de CC inestable. Para lograr el voltaje de CC de alta precisión, el voltaje de salida debe ajustarse a través de la retroalimentación de voltaje. Esta tecnología de la fuente de alimentación es muy madura y puede lograr una alta estabilidad con una ondulación mínima y sin interferencia o ruido de los suministros de conmutación. Pero su desventaja es que requiere un transformador grande y voluminoso, y el volumen y el peso de los condensadores de filtrado requeridos también son bastante grandes. Además, el circuito de retroalimentación de voltaje funciona en estado lineal, y hay una cierta caída de voltaje en el tubo de ajuste. Al emitir una gran corriente de trabajo, el consumo de energía del tubo de ajuste es demasiado alto, la eficiencia de conversión es baja y se debe instalar un gran disipador de calor. Este tipo de fuente de alimentación no es adecuada para las necesidades de las computadoras y otros dispositivos, y se reemplazará gradualmente por alimentantes de modo de conmutación. 3, Comparación de la fuente de alimentación de conmutación: la fuente de alimentación de conmutación incluye principalmente filtro de cuadrícula de entrada, filtro de rectificador de entrada, inversor, filtro de rectificador de salida, circuito de control y circuito de protección.
