Comparación del principio de fuente de alimentación lineal y la fuente de alimentación conmutada
La fuente de alimentación Liner primero reduce la amplitud de voltaje de la corriente alterna a través de un transformador y luego la rectifica a través de un circuito rectificador para obtener una corriente continua pulsada, y luego la filtra para obtener un voltaje de corriente continua con un voltaje de ondulación pequeño. Para lograr un voltaje de CC de alta precisión, debe estabilizarse mediante un circuito estabilizador de voltaje.
Comparación de fuente de alimentación lineal y fuente de alimentación conmutada
Significa que el tubo utilizado para el ajuste de voltaje trabaja en el área de saturación y corte, es decir, el estado de conmutación.
Generalmente, el voltaje de salida se muestrea y luego se envía al amplificador de voltaje de comparación con el voltaje de referencia. La salida del amplificador de voltaje se usa como entrada del tubo de ajuste de voltaje para controlar el tubo de ajuste de modo que el voltaje de unión cambie con la entrada, ajustando así su voltaje de salida. Pero la fuente de alimentación conmutada cambia el voltaje de salida al cambiar el tiempo de encendido y apagado del tubo regulador, es decir, ¡el ciclo de trabajo!
De sus características principales: la tecnología de fuente de alimentación lineal es muy madura, el costo de producción es bajo, puede lograr una alta estabilidad, la ondulación también es pequeña y no hay interferencia ni ruido al cambiar la fuente de alimentación, pero su volumen es relativamente pequeño en comparación con la fuente de alimentación conmutada. Es relativamente grande y requiere un alto rango de voltaje de entrada; y la fuente de alimentación conmutada es lo contrario.
Sus funciones son:
1. Filtro de red de entrada: elimine las interferencias de la red, como el arranque del motor, el interruptor de los aparatos eléctricos, los rayos, etc., y también evite que el ruido de alta frecuencia generado por la fuente de alimentación conmutada se propague a la red.
2. Filtro de rectificación de entrada: rectifica y filtra el voltaje de entrada de la red para proporcionar voltaje de CC al convertidor.
3. Inversor: es una parte clave de la fuente de alimentación conmutada. Transforma el voltaje de CC en un voltaje de CA de alta frecuencia y juega un papel en el aislamiento de la parte de salida de la red de entrada.
4. Filtro de rectificación de salida: rectifica y filtra la salida de voltaje de CA de alta frecuencia del convertidor para obtener el voltaje de CC requerido y, al mismo tiempo, evita que el ruido de alta frecuencia interfiera con la carga.
5. Circuito de control: detecte el voltaje de CC de salida, compárelo con el voltaje de referencia y amplíelo. El ancho de pulso del oscilador se modula para controlar el convertidor para mantener estable el voltaje de salida.
6. Circuito de protección: cuando la fuente de alimentación conmutada tiene un cortocircuito por sobretensión o sobrecorriente, el circuito de protección detiene la fuente de alimentación conmutada para proteger la carga y la fuente de alimentación misma.

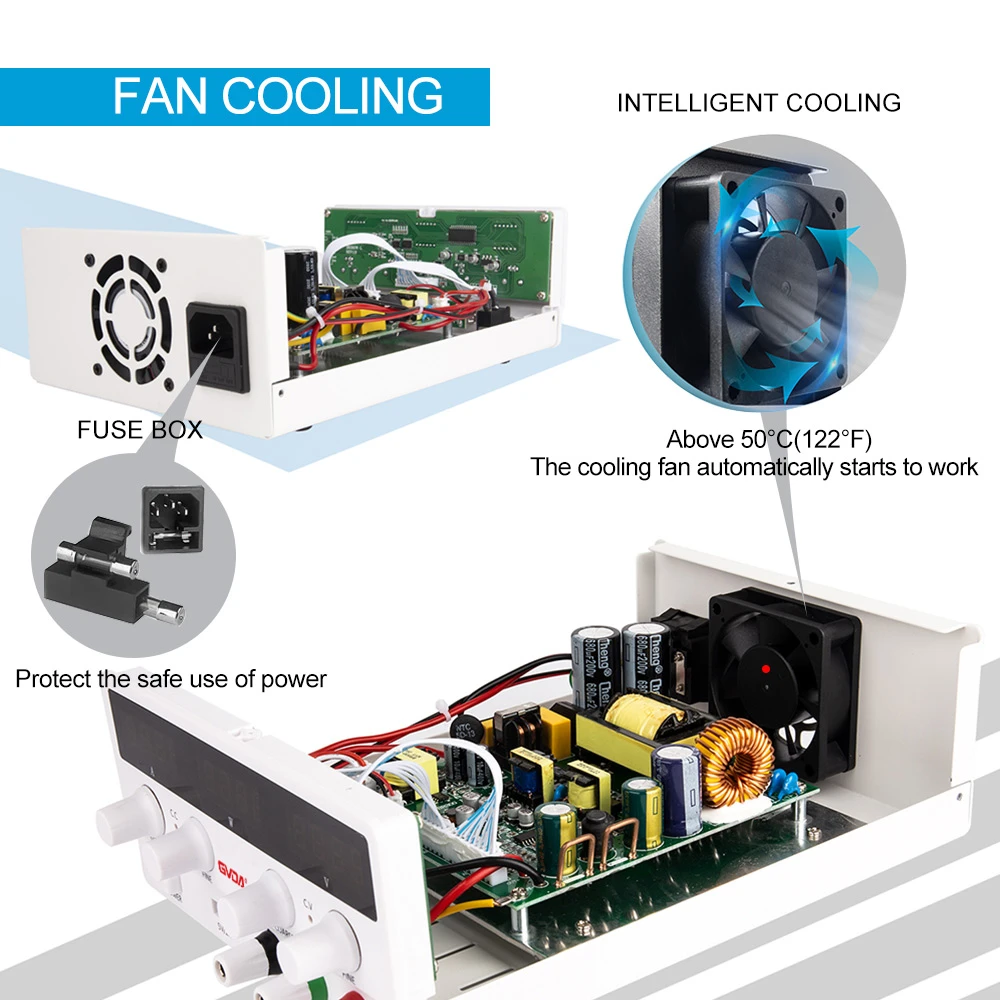

La fuente de alimentación conmutada primero rectifica la corriente alterna en corriente continua, luego invierte la corriente continua en corriente alterna y luego rectifica y genera el voltaje de corriente continua requerido. De esta manera, la fuente de alimentación conmutada ahorra el transformador en la fuente de alimentación lineal inferior y el circuito de retroalimentación de voltaje. El circuito inversor en la fuente de alimentación conmutada es un ajuste completamente digital, que también puede lograr una precisión de ajuste muy alta.
El principio de funcionamiento principal de la fuente de alimentación conmutada es que los tubos Mos del puente superior y el puente inferior se encienden a la vez. Primero, la corriente fluye a través del tubo de Mos del puente superior y la energía eléctrica se acumula en la bobina usando la función de almacenamiento de la bobina. Finalmente, el tubo Mos del puente superior se apaga y el puente inferior se enciende. El tubo Mos, la bobina y el condensador del puente suministran energía continuamente al exterior. Luego apague el tubo Mos del puente inferior y luego abra el puente superior para permitir que entre la corriente, y repita así, porque el tubo Mos debe encenderse y apagarse a su vez, por lo que se llama fuente de alimentación conmutada.
La fuente de alimentación lineal es diferente. Dado que no hay interruptor involucrado, la tubería de agua superior siempre está descargando agua. Si hay demasiada agua, se escapará. Esto es lo que vemos a menudo en algunas fuentes de alimentación lineales. El tubo Mos genera mucho calor. La interminable energía eléctrica se convierte en energía térmica. Desde este punto de vista, la eficiencia de conversión de la fuente de alimentación lineal es muy baja, y cuando el calor es alto, la vida útil de los componentes disminuirá, lo que afectará el efecto del uso final.
La diferencia entre una fuente de alimentación conmutada y una fuente de alimentación lineal es principalmente la forma en que funcionan.
El dispositivo de alimentación de la fuente de alimentación lineal funciona en un estado lineal, es decir, el dispositivo de alimentación siempre está funcionando tan pronto como se usa, por lo que conduce a su baja eficiencia de trabajo, generalmente entre 50 [[ por ciento ]]~ 60[[ por ciento ]], y Hay que decir que es una muy buena fuente de alimentación lineal. El método de trabajo de la fuente de alimentación lineal hace necesario disponer de un dispositivo de tensión para cambiar de alta tensión a baja tensión. Generalmente, es un transformador, y hay otros como la fuente de alimentación KX, que luego rectifica y genera voltaje de CC. Como resultado, su volumen es grande, pesado, de baja eficiencia y genera mucho calor. También tiene sus ventajas: pequeña ondulación, buena tasa de ajuste y pequeña interferencia externa. Adecuado para usar con circuitos analógicos, varios amplificadores, etc.
cambiar la fuente de alimentación. Sus dispositivos de alimentación funcionan en estado de conmutación (uno encendido y otro apagado, uno encendido y otro apagado, la frecuencia es muy rápida, la frecuencia de la fuente de alimentación conmutada del panel general es de 100~200 KHz, y la frecuencia de la fuente de alimentación del módulo es de 300 ~500 KHz). De esta manera, su pérdida es pequeña y su eficiencia es alta. También hay requisitos para los transformadores, que deben estar hechos de materiales con alta permeabilidad magnética. Un poco de tinta, su transformador es una pequeña palabra. Eficiencia 80 por ciento a 90 por ciento. Se dice que los mejores módulos VICOR en los Estados Unidos llegan al 99 por ciento. La fuente de alimentación conmutada tiene una alta eficiencia y un tamaño pequeño, pero en comparación con la fuente de alimentación lineal, se descuentan su tasa de ajuste de ondulación, voltaje y corriente.
