Métodos y soluciones comúnmente utilizados para pinzas amperimétricas digitales.

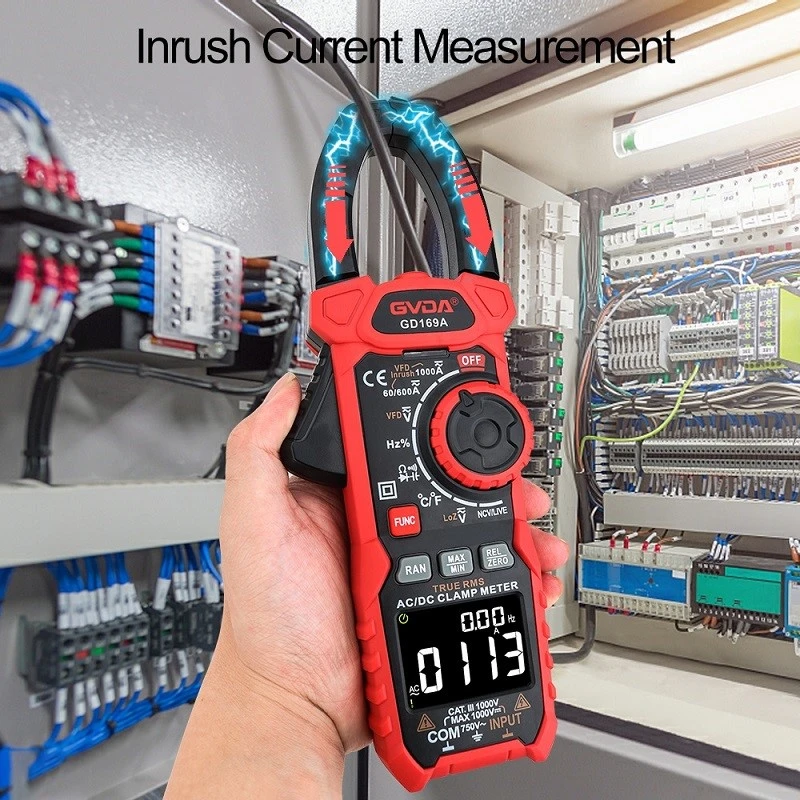

1. Medición de corriente CA
① Gire el interruptor a ACA1000A.
②Mantenga el interruptor en estado relajado.
③ Presione el gatillo para abrir las mandíbulas y sujetar un cable. Si se sujetan más de dos cables, la medición no será válida.
④ Lea el valor. Si la lectura es inferior a 200 A, gire el interruptor a ACA200A para mejorar la precisión. Si es imposible leer directamente en la oscuridad debido a las condiciones ambientales, presione el botón de retención y lea en un lugar brillante.
2. Medición de voltaje CA y CC
① Al medir voltaje CC, gire el interruptor a ACA200A. Al medir voltaje CA, gire el interruptor a ACV750V.
②Mantenga el interruptor en estado relajado.
③El cable de prueba rojo está conectado al terminal "V/Ω" y el cable de prueba negro está conectado al terminal "COM".
④Los cables de prueba rojo y negro están conectados en paralelo al circuito bajo prueba.
3. Medición de resistencia
① Gire el interruptor a la barrera eléctrica del rango apropiado.
②Mantenga el interruptor en estado relajado.
③El cable de prueba rojo está conectado al terminal "V/Ω" y el cable de prueba negro está conectado al terminal "COM".
④Los cables de prueba rojo y negro están conectados a ambos extremos de la resistencia bajo prueba. Al medir la resistencia de la línea, la línea debe desconectarse de la fuente y la resistencia conectada debe descargarse.
4. Prueba de continuidad
① Gire el interruptor a 200n.
②Los cables de prueba rojo y negro están conectados al terminal "V/Ω y al terminal COM" respectivamente.
③Si la resistencia entre los cables de prueba rojo y negro es inferior a (50±25)Ω, sonará el zumbador incorporado.
1-Cabezal de abrazadera 2-Gatillo del cabezal de abrazadera 3-Interruptor de retención 4-Interruptor giratorio 5-Pantalla 6-Interfaz de accesorios de prueba de aislamiento 7-Público terminal de tierra 8-Terminal de entrada de resistencia de voltaje 9-Correa portátil.
5. Medición de alta resistencia
① Gire el interruptor a la posición "EXTERNALUNlT" 20MΩ o 2000MΩ.
②El valor mostrado es inestable y está en estado libre.
③Inserte los 3 enchufes del accesorio de prueba en las 3 tomas de entrada de la pinza amperimétrica.
④El interruptor de pinza amperimétrica y el interruptor de rango del accesorio de prueba están configurados en la posición 2000MΩ.
⑤El terminal de entrada del accesorio de prueba está conectado a la resistencia bajo prueba;
⑥ Coloque el accesorio de prueba en la posición "ON", presione el botón "PUSH", la luz indicadora se iluminará y la pantalla mostrará el valor medido. Si la lectura es inferior a 19 MΩ, seleccione el rango de 20 MΩ para el accesorio de prueba de pinza amperimétrica para mejorar la precisión. Gastar.
