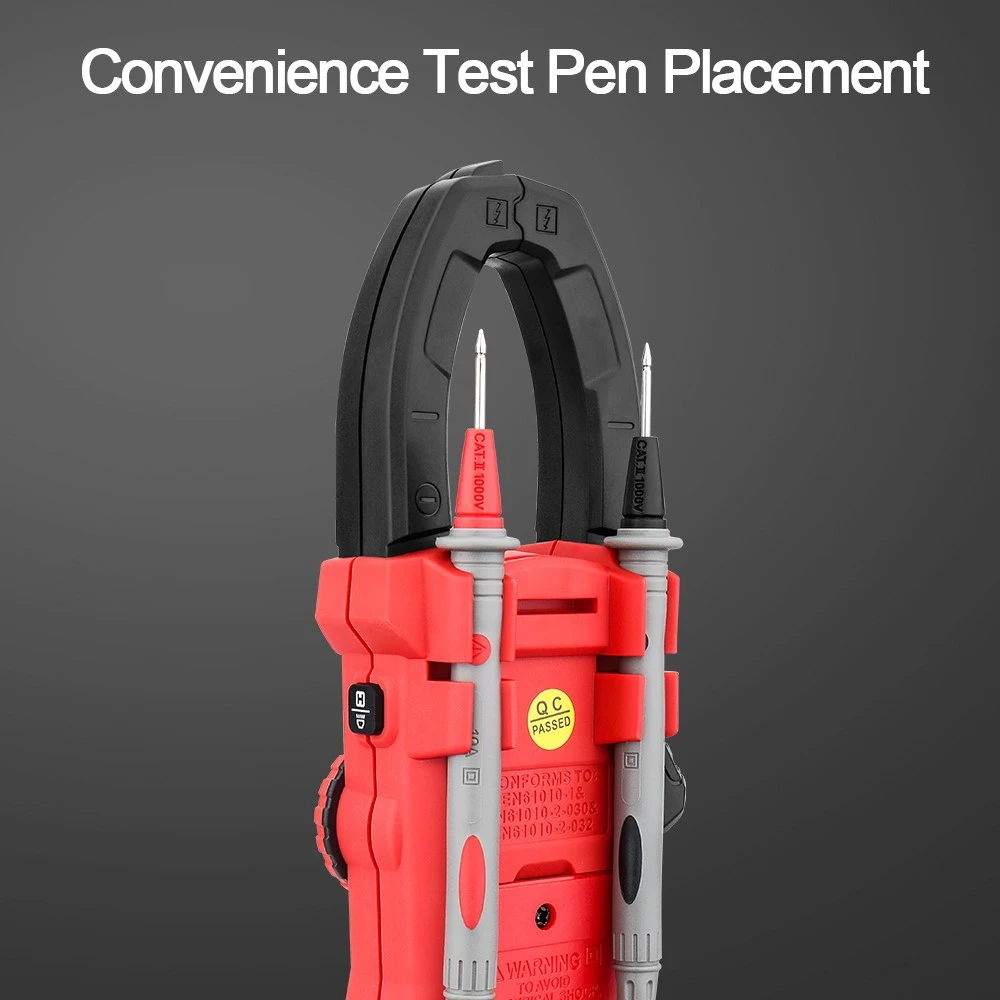

Amperímetro tipo pinza para comprobar si hay fugas y robo de electricidad en líneas de baja tensión.
1. Juzgue si el protector operado por corriente residual es normal
En el transformador de distribución, desconecte el fusible en la línea de fase del contactor de CA que controla la línea de bajo voltaje. Si el protector operado por corriente residual se puede poner en funcionamiento normalmente en este momento, indica que el protector operado por corriente residual está en buen estado; De lo contrario, se deberá reparar y reemplazar el protector operado por corriente residual.
2. Mida la corriente de fuga
En el transformador de distribución, desconecte el cable neutro en el lado de salida del contactor de CA que controla la línea de bajo voltaje. Luego instale el núcleo del fusible retirado en una de las fases, mida la fase con una pinza amperímetro y la corriente medida es la corriente de fuga de la fase.
Finalmente, utilizando el mismo método, mida la corriente de fuga de las fases de fuga restantes en secuencia.
Para evitar que el instrumento se dañe por una gran corriente debido a la conexión a tierra de la línea de fase en la línea, la abrazadera del amperímetro debe colocarse en el engranaje de corriente grande antes de la inspección; Si la corriente de detección es baja, reduzca gradualmente la marcha.
3. Determinar la ubicación de la fuga.
Después de determinar la línea de fase con fuga, se puede determinar aún más la posición de la fuga.
(1) Detectar en el transformador de distribución.
En el transformador de distribución, inserte un núcleo de fusible en la línea de fase a inspeccionar, desconecte la línea neutra y los fusibles de las otras dos fases, y use una pinza amperimétrica para detectar la línea de fase viva en el poste para determinar la posición de la fuga.
Para mejorar la eficiencia, la posición de montaje del poste se puede seleccionar en el medio de la línea y la posición de fuga se puede determinar detectando si está en la primera o segunda mitad de la línea. Luego, se puede detectar en la sección de la línea donde se sospecha la fuga, y así sucesivamente, reduciendo el rango de detección.
Finalmente, se probarán los aisladores de pilar de la línea de fase dentro de un rango pequeño determinado, y se probarán las líneas de fase de la línea de usuario conectadas a la línea de fase dentro de este rango, ya sea en tierra o simultáneamente con la detección de aislamiento para determinar el ubicación de la fuga.
(2) Detectar en el cableado del usuario.
En el caso de la transmisión de energía en líneas de bajo voltaje, también se puede utilizar una pinza amperimétrica para detectar los cables de conexión de las líneas de usuario de bajo voltaje que han determinado el rango sospechoso.
Durante la detección, la línea de fase y la línea neutra del usuario de energía eléctrica monofásica se colocarán en la mordaza de la pinza amperimétrica al mismo tiempo, y las líneas trifásicas y las líneas neutras del usuario de energía eléctrica trifásica también colocarse en la mandíbula al mismo tiempo.
Si no hay falla de fuga, entonces la suma vectorial del flujo magnético de la corriente de carga es cero y la indicación de la pinza amperimétrica también es cero; Si hay corriente de fuga, la pinza amperímetro puede detectar la corriente de fuga.
4. Verifique si las líneas internas y el equipo del usuario tienen fugas.
El método específico consiste en utilizar una pinza amperimétrica para medir la corriente de fuga en la línea entrante de la fuente de alimentación del usuario y, al mismo tiempo, colocar y sacar los equipos eléctricos y las lámparas del usuario uno por uno. Al verificar los cambios en la corriente de fuga con la pinza amperimétrica, se pueden encontrar el equipo y las lámparas de fuga.
Si todos los equipos y lámparas detectados están en buenas condiciones, o el equipo con fuga ha salido, pero la pinza amperimétrica muestra que el usuario aún tiene fuga de corriente, es posible que la línea de bajo voltaje del usuario tenga fuga, lo cual debería ser manejado de acuerdo a la situación específica.
Para fallas de fuga en tuberías preenterradas y ocultas, solo se puede adoptar el reemplazo o recableado
Método de procesamiento.
5. Precauciones para comprobar fugas y robos
Al buscar fallas de fuga, el contactor de CA que controla la línea de bajo voltaje debe encenderse a la fuerza durante un corto período de tiempo.
