Pinza amperimétrica - ¿Cómo diagnosticar fallas en el sistema fotovoltaico? ¿Conoces las tres preguntas típicas?
En muchas fábricas e instalaciones hoy en día, existe la necesidad de técnicos de HVAC que sepan cómo solucionar y solucionar problemas de los sistemas fotovoltaicos (PV). Las fábricas están buscando formas de reducir la dependencia energética y recurren cada vez más a fuentes de energía renovables, como la energía solar fotovoltaica.

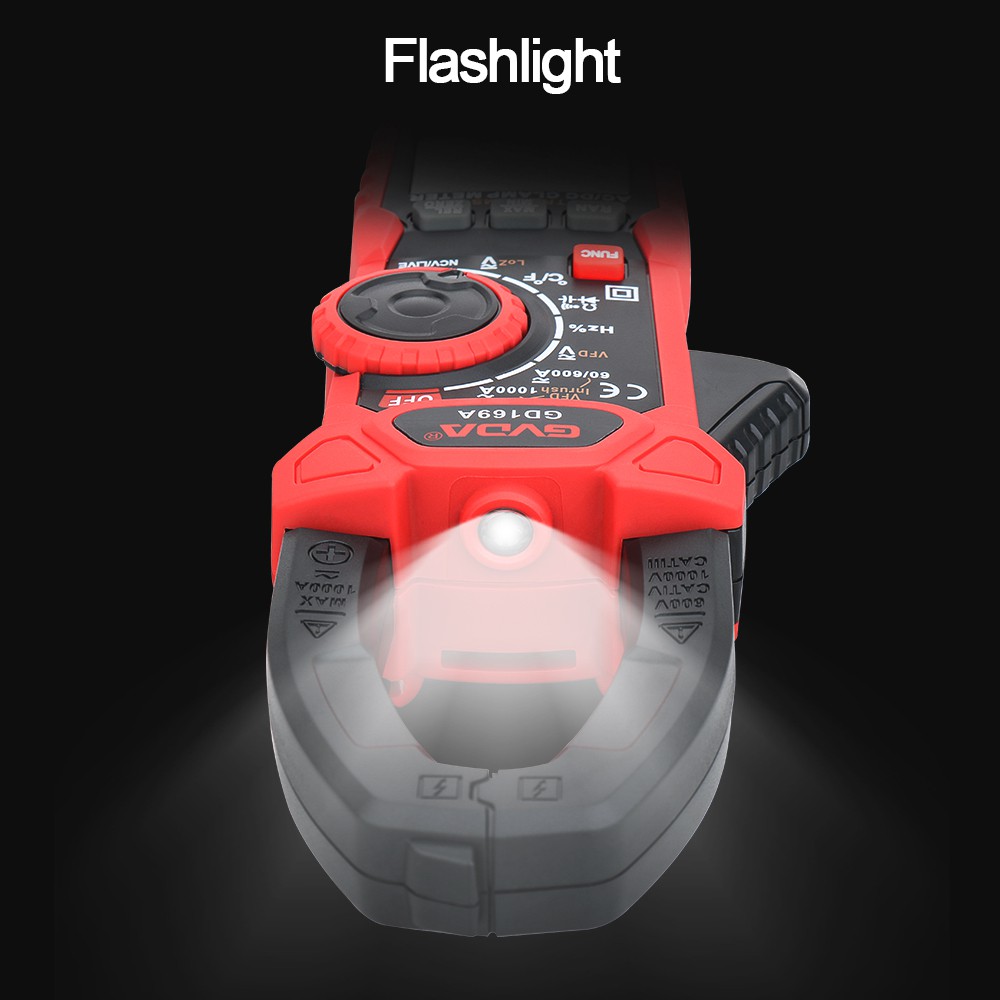

Los tres tipos más comunes de problemas del sistema fotovoltaico que requieren solución de problemas y resolución de problemas están relacionados con paneles, cargas e inversores. Para el técnico de HVAC, la herramienta más útil es una pinza amperimétrica de CA/CC de verdadero valor eficaz.
Diagnóstico de fallas y solución de problemas de paneles fotovoltaicos
Primero verifique la salida de todo el sistema en el sistema de medición o inversor. Antes de subir al techo, verifique y registre los niveles de voltaje y corriente de entrada del inversor de la matriz. Puede encontrarse con las siguientes dos situaciones:
1. Todo el sistema fotovoltaico está paralizado/no genera energía; esto puede estar relacionado con problemas del inversor.
2. La producción del sistema fotovoltaico es inferior a la esperada; esto puede estar relacionado con un problema de matriz o un problema de módulo.
Comenzando en el concentrador, siga el cableado de la rama individual hacia arriba. Una vez que esté en el techo, inspeccione visualmente todo el sistema en busca de daños evidentes. (Es posible que los cables se hayan desconectado accidentalmente mientras reparaba otro equipo). Una vez que haya localizado el módulo o arreglo defectuoso, verifique todos los cables, interruptores, fusibles y disyuntores. Reemplace los fusibles quemados; restablecer los disyuntores e interruptores. (Debido a que el sistema fotovoltaico está en el techo, un relámpago o una sobrecarga eléctrica podrían afectarlo). Verifique si hay cables rotos y conexiones sueltas o sucias. Reemplace y limpie según sea necesario. Tenga en cuenta las tuercas para cables de los módulos de conexión. Puede aflojarse y provocar un mal contacto.
El concentrador es un buen lugar para solucionar problemas del sistema porque el cableado de los distintos módulos regresa aquí. Cada módulo puede tener un fusible que debe comprobarse con un Fluke 376 FC.
Los problemas de cableado y las conexiones sueltas también pueden hacer que el módulo produzca un voltaje demasiado bajo. Todas las conexiones de cableado deben ser revisadas. Si la salida del módulo es demasiado baja, puede significar que alguna parte de la batería está defectuosa. Puede utilizar un seguimiento en la caja de conexiones hasta que encuentre la pieza defectuosa.
La suciedad en los módulos o en los módulos que están a la sombra puede causar una salida reducida. Aunque los módulos generalmente están diseñados para no necesitar mantenimiento durante muchos años, es posible que sea necesario limpiarlos.
Diagnóstico de fallas y eliminación de cargas fotovoltaicas
El sistema fotovoltaico se utiliza para impulsar las cargas eléctricas del edificio y cualquier problema con las cargas también afectará al sistema. El primer paso es verificar el fusible del interruptor de carga y el disyuntor con una pinza amperimétrica para ver si el voltaje correcto está presente en la conexión de carga. A continuación, compruebe el fusible y el disyuntor con la pinza amperimétrica FC. Si se funde un fusible o se dispara un disyuntor, localice la causa y repare o reemplace la pieza defectuosa. Si la carga es un motor, es posible que se haya disparado el disyuntor térmico interno o que haya un devanado abierto dentro del motor. Para probar, conecte otra carga para ver si funciona.
Al igual que con cualquier otro sistema eléctrico, compruebe si hay cables rotos o conexiones sueltas. Limpie las conexiones sucias y reemplace los cables defectuosos. Desconecte la alimentación, verifique y repare cualquier falla a tierra. Si alguno de los fusibles o disyuntores se funde o se vuelve a disparar, puede haber un cortocircuito que debe localizarse y repararse.
Si la carga aún no funciona correctamente, verifique el voltaje del sistema en la conexión de la carga con la pinza amperimétrica FC. El calibre del cable puede ser demasiado pequeño y debe aumentarse. También es posible que el cable conectado a la carga sea demasiado largo, lo que también provoca que el voltaje en la carga sea bajo. En este caso, reduzca la carga en el circuito o utilice un cable más grande.
Diagnóstico de fallas y eliminación de inversores fotovoltaicos
Probablemente trabaje con variadores de velocidad todos los días, así que verifique la alimentación de CA y CC con frecuencia. Los inversores en los sistemas fotovoltaicos también pueden fallar y causar mal funcionamiento. El inversor convierte la energía de CC del sistema fotovoltaico en energía de CA para el edificio. Si la salida del inversor es incorrecta, primero verifique y registre el voltaje de entrada de CC y los niveles de corriente del inversor. En el lado de CA, verifique el voltaje de salida y el nivel de corriente del inversor con una pinza amperimétrica FC. Muchos de estos sistemas tienen pantallas que indican el inversor actual y el rendimiento del sistema. Debido a que el FC produce lecturas de verdadero valor eficaz, puede medir y registrar la salida de potencia (kW) en voltaje y corriente. Si es posible, use la pantalla del inversor para mostrar el total actual de kilovatios-hora (kWh). Luego registre ese valor y compárelo con el valor registrado la última vez que verificó.
