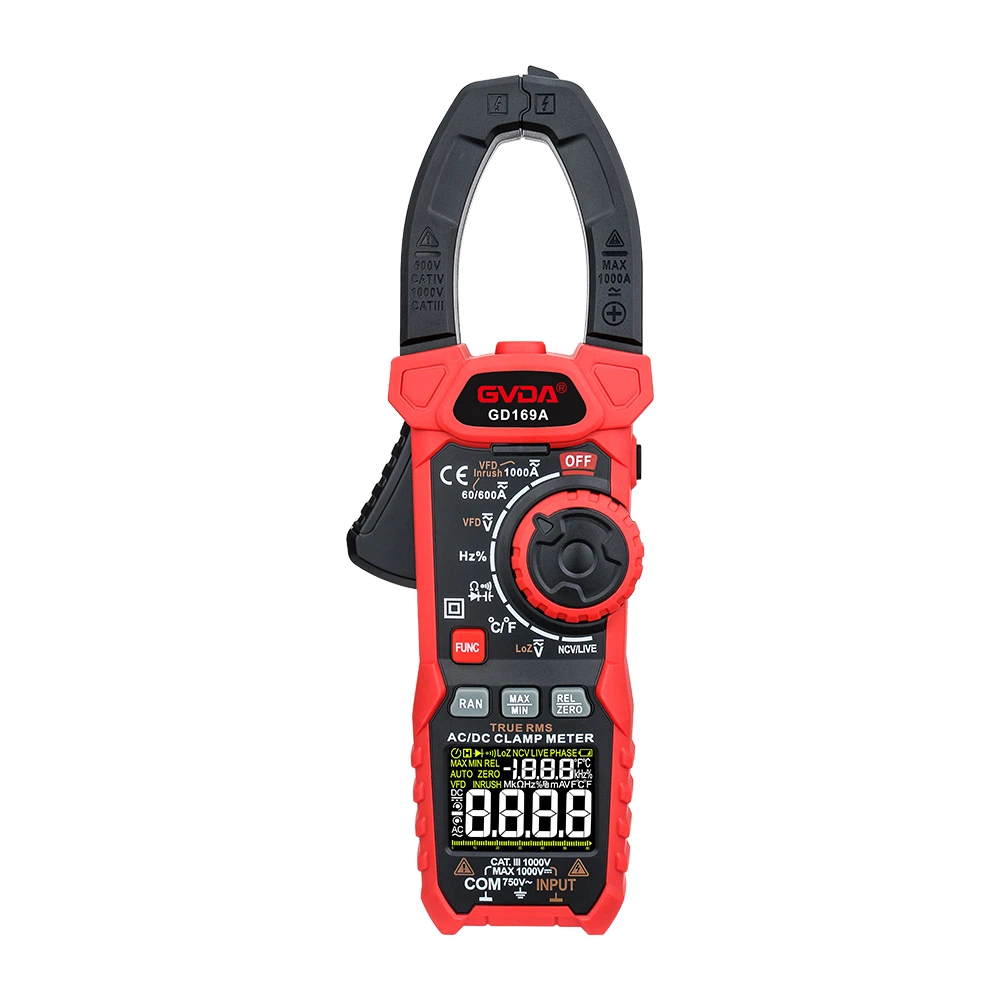

Ámbito de aplicación de la pinza amperimétrica y descripción de la habilidad funcional
Por lo general, cuando se mide la corriente con un amperímetro común, es necesario cortar el circuito y apagarlo antes de conectar el amperímetro para la medición. Esto es muy problemático y, a veces, el motor en funcionamiento normal no lo permite. En este momento, es mucho más conveniente usar una pinza amperimétrica, que puede medir la corriente sin cortar el circuito. El principio de funcionamiento de la pinza amperimétrica es el siguiente:
El cable del circuito medido que pasa a través del núcleo de hierro se convierte en la bobina primaria del transformador de corriente, y la corriente se induce en la bobina secundaria al pasar la corriente. Para que el amperímetro conectado a la bobina secundaria tenga una indicación ----- mide la corriente de la línea bajo prueba. La pinza amperimétrica se puede cambiar a diferentes rangos cambiando el engranaje del interruptor. Pero no está permitido operar con electricidad al cambiar de marcha. La pinza amperimétrica generalmente no tiene una precisión alta, generalmente de 2,5 a 5 grados. Para la comodidad de uso, hay interruptores de diferentes rangos en el medidor para la función de medir diferentes niveles de corriente y tensión de medición
fórmula
Utilice una pinza amperimétrica para medir pequeñas corrientes alternas.
El cable aislado de la carga bajo prueba se enrolla alrededor del núcleo de hierro de la mordaza.
Divida la lectura por los giros y agregue uno para obtener el valor actual real.
ilustrar
Al comprobar si la corriente trifásica (menos de 5 amperios) de un pequeño motor trifásico está equilibrada, si se mide con una pinza amperimétrica, la altura mínima del medidor es de 1 a 10 amperios, y la primera cuadrícula de algunos medidores es de 2 amperios. Es aún más imposible medir por debajo de 2 amperios o unas pocas décimas de amperios. Además, el amperímetro generalmente tiene un gran error en un rango bajo y es difícil de leer cuando se desvía el puntero. Para medir el valor actual con precisión, el cable aislado de carga se puede enrollar de 1 a N vueltas en el núcleo de la mordaza del amperímetro. Aplique el principio del transformador de corriente para mejorar el campo magnético, a fin de leer un valor de corriente más grande. La lectura obtenida de esta manera se amplía, pero el valor actual real debe restarse de la parte ampliada. Es decir, al sumar una vuelta, dividir la lectura por 2; cuando enrolle dos vueltas, divida por 3. La regla es que el número de vueltas es N vueltas, la corriente aumenta N más 1 veces y el valor actual=lectura del medidor/(N más 1). Además, para eliminar la influencia del magnetismo residual en el núcleo del amperímetro, después de medir una corriente grande, si se mide inmediatamente una corriente pequeña, el núcleo del amperímetro debe abrirse y cerrarse varias veces para eliminar el magnetismo residual en el centro.
