Causas de interferencia electromagnética en la fuente de alimentación conmutada.
La interferencia electromagnética (EMI) es un tipo de daño al rendimiento del sistema o subsistema electrónico causado por una perturbación electromagnética inesperada. Consta de tres elementos básicos: fuente de interferencia, es decir, equipo que genera energía de interferencia electromagnética; Canal de acoplamiento, es decir, el canal o medio para transmitir interferencias electromagnéticas; Equipos sensibles, es decir, dispositivos, equipos, subsistemas o sistemas dañados por interferencias electromagnéticas. En base a esto, las medidas básicas para controlar las interferencias electromagnéticas son: suprimir las fuentes de interferencias, cortar el camino del desastre, reducir la respuesta de los equipos sensibles a las interferencias o aumentar el nivel de sensibilidad electromagnética.
De acuerdo con el principio de funcionamiento de la fuente de alimentación conmutada, se sabe que la fuente de alimentación conmutada primero rectifica la corriente alterna de frecuencia industrial en corriente continua, luego la invierte en corriente alterna de alta frecuencia y finalmente la emite mediante rectificación y filtrado para obtener un voltaje de corriente continua estable. . En el circuito, el triodo y el diodo de potencia funcionan principalmente en el estado de conmutación y funcionan en el orden de microsegundos; Cuando el triodo y el diodo se encienden y apagan, la corriente cambia mucho durante el tiempo de subida y bajada, lo que es fácil de generar energía de radiofrecuencia y formar fuentes de interferencia. Al mismo tiempo, la inductancia de fuga del transformador y el pico causado por la corriente de recuperación inversa del diodo de salida también formarán posibles interferencias electromagnéticas.
La fuente de alimentación conmutada generalmente funciona a alta frecuencia y la frecuencia es superior a 02 kHz, por lo que no se puede ignorar su capacitancia distribuida. Por un lado, la lámina aislante entre el disipador de calor y el colector del tubo del interruptor tiene un área de contacto grande y una lámina aislante delgada, por lo que la capacitancia distribuida entre ellos no se puede ignorar a alta frecuencia, y la corriente de alta frecuencia fluye hacia el disipador de calor a través de la capacitancia distribuida y luego a la tierra del chasis, lo que resulta en interferencia de modo común; Por otro lado, hay una capacitancia distribuida entre las etapas primarias del transformador de pulso, que puede fusionar directamente el voltaje del devanado primario al devanado secundario y producir interferencias de modo común en las dos líneas eléctricas con salida de CC del secundario. devanado.

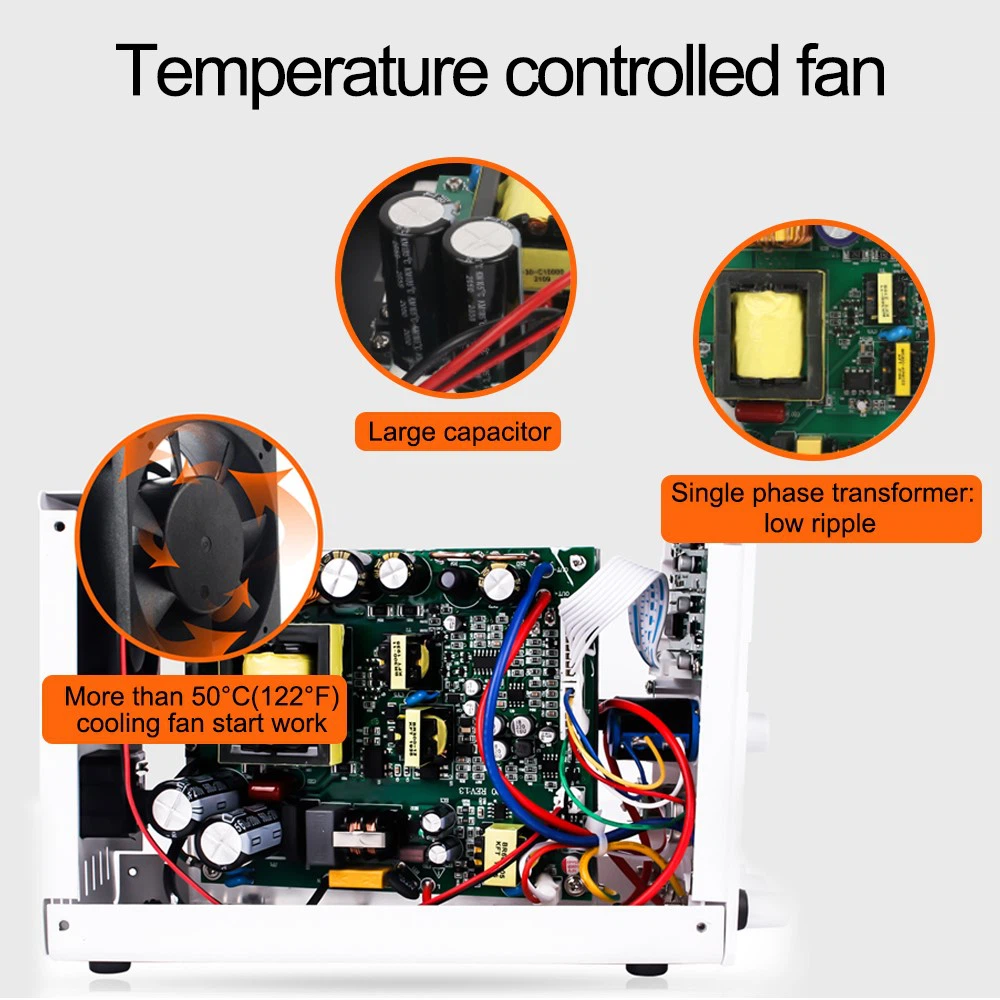

Por lo tanto, las fuentes de interferencia en la fuente de alimentación conmutada se concentran principalmente en componentes como tubos de conmutación, diodos y transformadores de alta frecuencia, así como en circuitos de entrada de CA y salida de rectificación.
