Características del nivel de burbuja
El nivel se utiliza principalmente para comprobar la rectitud de varias máquinas herramienta y otros tipos de guías de equipos, así como las posiciones horizontal y vertical de instalación del equipo. También se puede aplicar a mediciones de ángulos pequeños y superficies de trabajo con ranuras en V. También puede medir el paralelismo de instalación de piezas cilíndricas, así como las posiciones de instalación horizontal y vertical.
El nivel de burbuja es un instrumento de medición que se utiliza para comprobar si la superficie de instalación o la placa plana de una máquina está nivelada y para medir la dirección y el ángulo de inclinación. Su apariencia es de estructura de acero y, después de un procesamiento de precisión, la base del marco debe ser plana. El centro de la superficie del asiento está equipado con un tubo de vidrio de forma longitudinal y circular, y también se agrega un pequeño tubo de vidrio horizontal en el extremo izquierdo. El tubo se llena con éter o alcohol y queda una pequeña burbuja, que siempre está en el punto más alto del tubo. En ambos extremos de las burbujas del cilindro de cristal hay graduaciones. Normalmente, al instalar máquinas en fábricas, la sensibilidad de los instrumentos de nivel de burbuja de uso común es {{0}}.01 mm/m, 0.02 mm/m , {{10}}.04 mm/m, 0.05 mm/m, 0,1 mm/m, 0,3 mm/m y 0,4 mm/m, lo que significa colocar el instrumento de nivel sobre un indicador recto o una placa plana de 1 m de largo. Cuando hay una diferencia en el tamaño de la indicación de sensibilidad en un extremo del medidor o placa plana, como una sensibilidad de 0,01 mm/m, significa que hay una diferencia de altura de 0,01 mm en ambos extremos del medidor o placa plana ( equivalente a una diferencia de 2 segundos entre los dos extremos). Cuando hay una diferencia de altura de h mm en un extremo del calibre o placa plana de 1 m de largo, la burbuja tendrá una diferencia de escala. El principio de un nivel de burbuja es aprovechar la característica de que las burbujas pueden permanecer frecuentemente en una posición alta dentro de un tubo de vidrio.
Para un cierto ángulo de inclinación, para aumentar el movimiento de las burbujas (es decir, una buena sensibilidad), es necesario aumentar el radio del arco (R). Si la distancia entre cada escala del nivel es de 2 mm y la sensibilidad es 0.01 mm/m, la diferencia entre los dos extremos de 1 m es de 2 segundos. El tubo de burbuja tiene un radio de 206,185 metros y está instalado dentro del marco. Diferentes sensibilidades tienen diferentes radios, que no están directamente relacionados con la longitud del marco.
Cuando se utiliza un nivel de burbuja, se debe comprobar primero. Primero, coloque el nivel de burbuja en un plato plano y lea el tamaño de escala de las burbujas. Luego, invierta el nivel de burbuja y colóquelo en la misma posición antes de leer el tamaño de la escala. Si las lecturas son iguales, indica que la relación entre la base del nivel de burbuja y el tubo de burbuja es correcta. De lo contrario, es necesario utilizar tornillos de ajuste fino para ajustar hasta que las lecturas sean exactamente iguales antes de continuar con el trabajo de medición. Si desea comprobar la precisión del nivel de burbuja, puede utilizar un tamaño de ángulo conocido compuesto por una barra sinusoidal y un bloque de medición. Al mismo tiempo, para medir un ángulo de inclinación mayor, también se puede utilizar junto con una barra sinusoidal y un nivel.

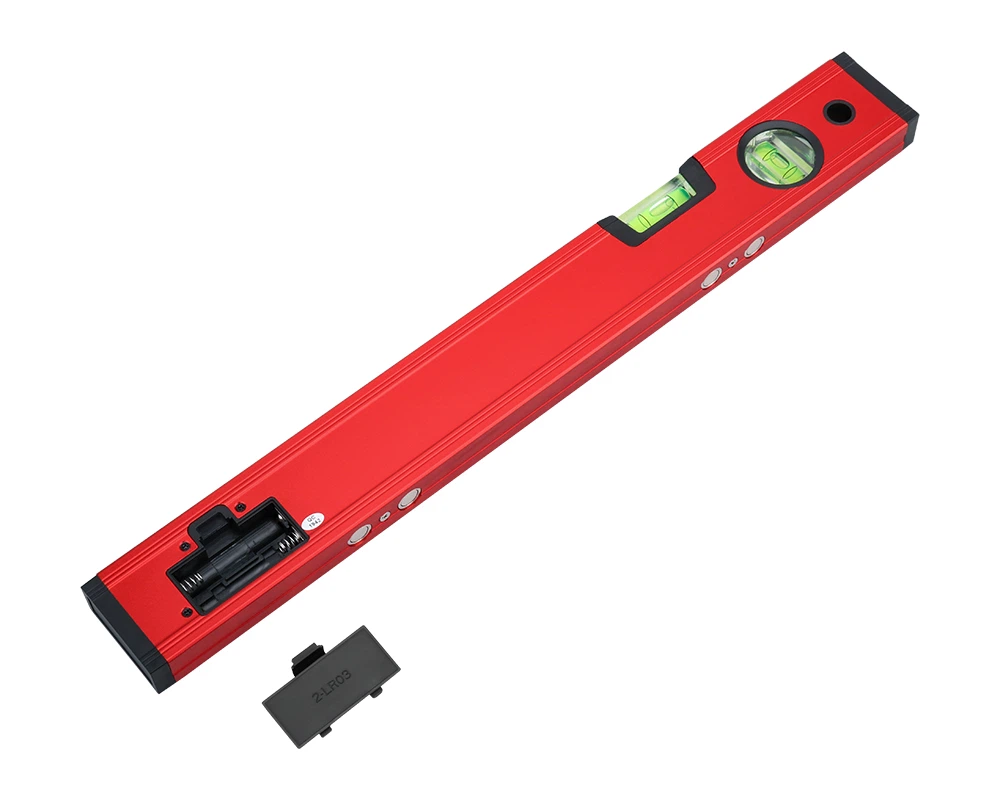

El nuevo nivel, como sustituto del ángulo de inclinación tradicional tipo burbuja, ahora se usa más ampliamente en ingeniería vial, medición mecánica, ingeniería de construcción, plataformas industriales, prospección petrolera, barcos y otras situaciones que requieren ángulos de inclinación u horizontales en un sistema de gravedad. marco de referencia.
