Principio de funcionamiento básico de la fuente de alimentación lineal.
El proceso de funcionamiento del circuito principal de una fuente de alimentación lineal es que la fuente de alimentación de entrada se somete primero a una estabilización preliminar de voltaje de CA a través de un circuito de preestabilización y luego se aísla y rectifica en una fuente de alimentación de CC a través de un transformador de trabajo principal. Luego, bajo el control inteligente de un circuito de control y un controlador de microprocesador de un solo chip, los componentes de ajuste lineal se ajustan con precisión para generar fuentes de voltaje CC de alta precisión.
1. Transformador de potencia y rectificador: convierte la potencia de CA de 380 V en la potencia de CC requerida.
2. Circuito de estabilización de prevoltaje: utiliza componentes de relé o componentes de tiristor para preajustar y estabilizar preliminarmente el voltaje de entrada CA o CC, reduciendo así el consumo de energía de los componentes de ajuste lineal, mejorando la eficiencia del trabajo y asegurando una alta precisión y estabilidad del voltaje de salida. fuente.
3. Componente de ajuste lineal: ajuste el voltaje de CC filtrado para lograr el valor requerido y la precisión del voltaje de entrada.
4. Circuito de filtro: Maximiza la prevención y absorción de ondas pulsantes, interferencias y ruido de la fuente de alimentación de CC, garantizando así un voltaje de salida de baja ondulación, bajo ruido y baja interferencia de la fuente de alimentación de CC.
5. Sistema de control de microcontrolador de un solo chip: el controlador de microprocesador de un solo chip compara, juzga, calcula, analiza y procesa varias señales detectadas y luego emite las instrucciones de control correspondientes para garantizar el funcionamiento normal, confiable y coordinado de todo el sistema de suministro de energía estabilizado de CC. .
6. Fuente de alimentación auxiliar y fuente de voltaje de referencia: Proporciona una fuente de voltaje de referencia de alta precisión y la fuente de alimentación necesaria para el funcionamiento del circuito electrónico para el sistema de regulación de voltaje de CC.
7. Muestreo de voltaje y regulación de voltaje: detecta el valor del voltaje de salida de la fuente de alimentación estabilizada de CC y establece el valor del voltaje de salida para regular la fuente de alimentación estabilizada de CC.
8. Circuito de amplificación comparativo: compara el valor del voltaje de salida de la fuente de alimentación estabilizada de CC con el voltaje de la fuente de referencia para obtener una señal de voltaje de error, amplifica la retroalimentación y controla los componentes de ajuste lineal para garantizar un voltaje de salida estable.
9. Circuito de detección de corriente: obtiene el valor de la corriente de salida de la fuente de alimentación estabilizada de CC para información de control de protección o limitación de corriente.
10. Circuito de accionamiento: circuito de amplificación de potencia diseñado para controlar componentes ejecutables.

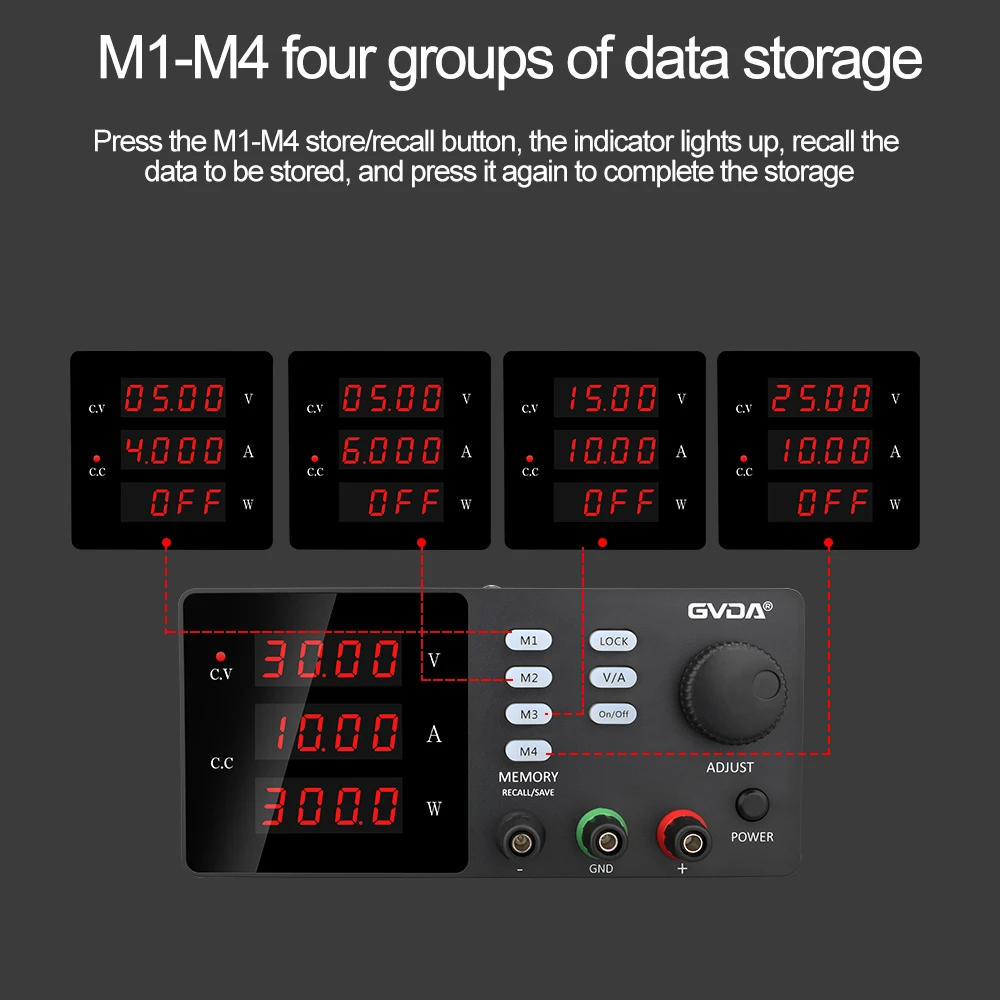

11. Pantalla: muestra el voltaje de salida y los valores actuales de la fuente de alimentación estabilizada de CC.
