¡Tecnología de medición del anemómetro y métodos de guía de selección!
El rango de medición de la velocidad del flujo de {{0}} a 100 m/s se puede dividir en tres secciones: baja velocidad: 0 a 5 m/s; velocidad media: 5 a 40 m/s; alta velocidad: 40 a 100m/s. La sonda térmica del anemómetro/anemómetro se utiliza para mediciones de 0 a 5m/s; la sonda giratoria del anemómetro/anemómetro es ideal para medir caudales de 5 a 40 m/s; mientras que el tubo pitot se puede utilizar a altas velocidades. Consigue los mejores resultados dentro del rango. Un criterio adicional para la correcta selección de sondas de velocidad de flujo para anemómetros/anemómetros es la temperatura. Normalmente, la temperatura de funcionamiento de los sensores térmicos para anemómetros/anemómetros es de aproximadamente +-70C. La sonda de anemómetro/rueda de anemómetro especialmente fabricada puede alcanzar los 350 °C. El tubo de Pitot se utiliza por encima de +350C.
El principio de funcionamiento de la sonda térmica del anemómetro/anemómetro se basa en el flujo de aire de impacto frío que elimina el calor del elemento calefactor. Con la ayuda de un interruptor de ajuste para mantener la temperatura constante, la corriente de ajuste es proporcional al caudal. Cuando se utiliza una sonda térmica en flujo turbulento, el flujo de aire desde todas las direcciones golpea el elemento térmico simultáneamente, lo que afecta la precisión de los resultados de la medición. Al medir en flujos turbulentos, los anemómetros térmicos/sensores de flujo de anemómetro tienden a dar indicaciones más altas que las sondas rotativas. Los fenómenos anteriores se pueden observar durante la medición de tuberías. Dependiendo del diseño de cómo se gestionan las turbulencias en las tuberías, pueden ocurrir incluso a bajas velocidades. Por lo tanto, el proceso de medición anemómetro/anemómetro debe realizarse en el tramo recto de la tubería. El punto inicial de la parte recta debe estar al menos a 10×D (D=diámetro de la tubería, en CM) delante del punto de medición; el punto final debe estar al menos 4×D después del punto de medición. No debe haber ninguna obstrucción en la sección de fluido. (bordes, voladizos, objetos, etc.)

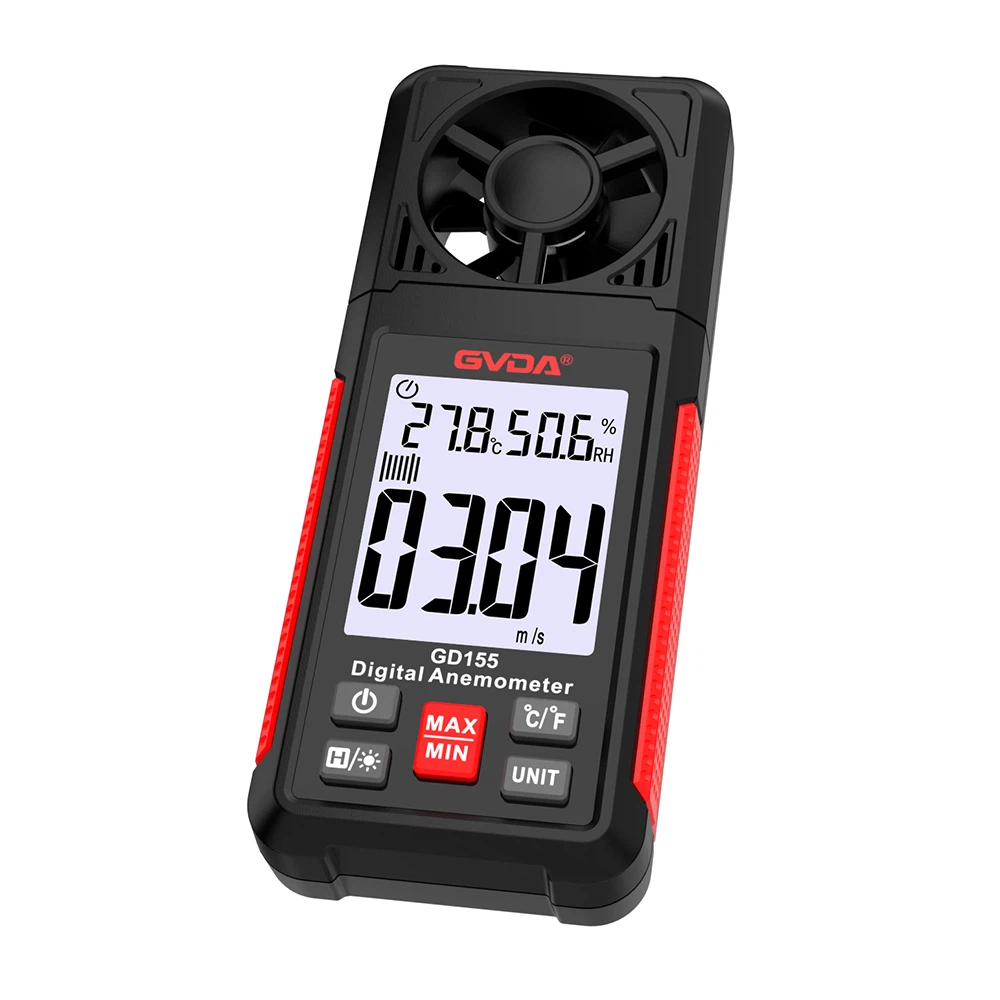

El principio de funcionamiento del anemómetro/sonda de rueda del anemómetro se basa en convertir la rotación en una señal eléctrica. Primero pasa a través de un sensor de proximidad para "contar" la rotación de la rueda y genera una serie de pulsos, que luego el detector convierte y procesa. , se puede obtener el valor de la velocidad. La sonda de gran diámetro (60 mm, 100 mm) del anemómetro/anemómetro es adecuada para medir flujos turbulentos con caudales medianos y pequeños (como en la salida de la tubería). La sonda de pequeño diámetro del anemómetro/anemómetro es más adecuada para medir el flujo de aire donde la sección transversal de la tubería es más de 100 veces mayor que la sección transversal del cabezal explorador.
La posición de ajuste correcta de la sonda giratoria del anemómetro/anemómetro es que la dirección del flujo de aire sea paralela al eje del rotor. Cuando la sonda se gira suavemente en el flujo de aire, el valor de indicación cambiará en consecuencia. Cuando la lectura alcanza el valor máximo, indica que la sonda está en la posición de medición correcta. Al medir en una tubería, la distancia desde el punto inicial de la parte recta de la tubería hasta el punto de medición debe ser mayor que 0XD. El impacto del flujo turbulento en la sonda térmica y el tubo de Pitot del anemómetro/anemómetro es relativamente pequeño.
La práctica ha demostrado que la sonda de anemómetro/anemómetro de 16 mm es la más versátil. Su tamaño no sólo garantiza una buena permeabilidad, sino que también puede soportar caudales de hasta 60 m/s. Como uno de los métodos de medición factibles, la medición de la velocidad del flujo de aire en tuberías, los procedimientos de medición indirectos (método de medición de rejilla) son adecuados para la medición del aire.
VDI12080 proporciona los siguientes procedimientos:
●Rejilla de sección transversal cuadrada, que mide especificaciones comunes.
●Rejilla de sección transversal circular, medición de especificaciones del eje centroide
●Rejilla de sección transversal circular, especificaciones lineales del rango de medición
