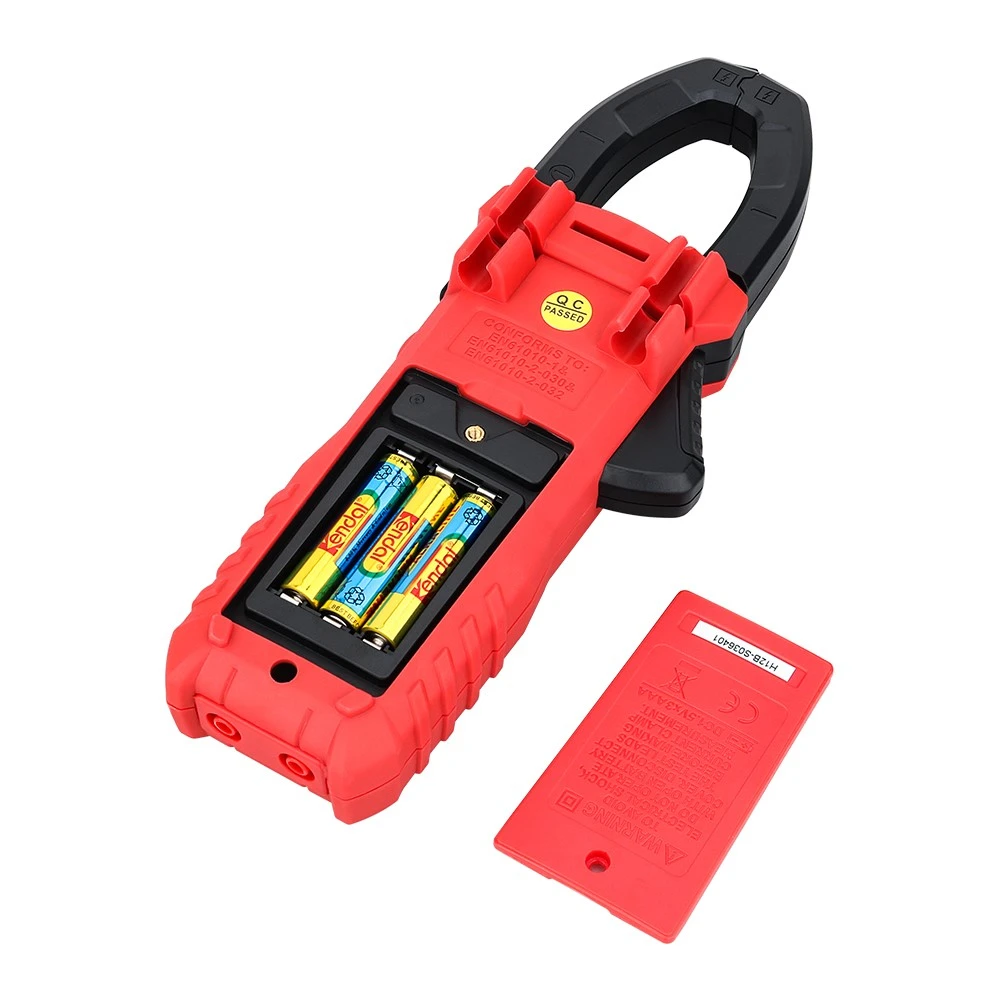

Medición de corriente CA Uso adecuado de pinzas amperimétricas
1. Uso: Puede medir la corriente CA en líneas de baja tensión sin interrumpir la operación de la carga (apertura continua del conductor de corriente). (Para 50 Hz y menos de 500 V)
2. Selección: Su precisión y alcance máximo deben satisfacer las necesidades de las pruebas.
3. Inspección antes del uso: (1) Inspección de apariencia: todas las piezas deben estar intactas; El funcionamiento del mango de sujeción debe ser flexible; El núcleo de la mandíbula debe estar libre de óxido y bien cerrado; La funda aislante del núcleo debe estar intacta; El puntero debería poder oscilar libremente; El cambio de marcha debe ser flexible y parecer obvio;
(2) Ajuste: coloque el reloj en posición horizontal y el puntero debe estar en la posición cero; de lo contrario, ajústelo a la posición cero.
medida
1. Seleccione la marcha adecuada. Los principios de selección de marcha son los siguientes: (1) Cuando se conoce el rango de corriente medido, se selecciona la marcha que es mayor que el valor medido pero más cercana a él.
(2) Cuando se desconoce el rango de la corriente medida, se puede colocar en la primera medición de prueba de la corriente (o de acuerdo con la sección transversal del conductor, se estima la capacidad de carga de corriente y se selecciona el equipo de manera adecuada). ), y si es necesaria la medición de reducción de marcha se puede decidir de acuerdo con la medición de prueba. En una palabra, el ángulo de desviación de la manecilla del reloj debe ser lo más grande posible.
2. Los probadores deben usar guantes, aplanar la superficie, abrir las mordazas y luego cerrarlas después de que los cables probados entren en las mordazas.
3. El cable medido debe ubicarse en el centro del espacio de la mandíbula y la mandíbula debe estar bien cerrada;
4. Después de medir la corriente alta, antes de medir la corriente baja, las mordazas deben abrirse y cerrarse varias veces para desmagnetizarlas;
5. Si el ángulo de desviación de la manecilla del reloj aún es pequeño al medir una corriente pequeña en la marcha más baja (un ángulo de desviación pequeño de la manecilla del reloj significa un error relativo grande en la medición), se permite enrollar el cable alrededor del núcleo de la mandíbula durante varios gira y lee la lectura después de cerrar la mandíbula. En este momento, el valor actual en el cable=lectura de vueltas (cálculo de vueltas: hay varios cables dentro de la mandíbula, aunque sean algunas vueltas);
6. Lectura: Según el equipo utilizado, lea la lectura en la línea de escala correspondiente. (¡Atención! El valor de la marcha es el valor de compensación total);
7. Después del uso, la posición del engranaje debe estar en la posición del engranaje actual.
* *problemas a los que se debe prestar atención en la medición
1. Realice una inspección completa del medidor antes de la medición y seleccione los archivos correctamente;
2. Durante la prueba se deben utilizar guantes (guantes aislantes o guantes de hilo limpio y seco) y se debe establecer tutela cuando sea necesario;
3. Cuando sea necesario realizar una medición por desplazamiento, primero se debe retirar el cable de la mandíbula y luego sujetarlo con abrazaderas después del desplazamiento;
4. No mida la corriente en el conductor desnudo;
5. Al medir, preste atención a mantener una distancia segura del cuerpo cargado cercano (no menos de 0.1m) y preste atención para no causar cortocircuitos de interfase y cortocircuitos relativos para evitar descargas eléctricas personales;
6. No está permitido medir en el contacto móvil y el tubo de seguridad del interruptor;
7. Después de su uso, el engranaje debe configurarse en corriente cero. Si hay una funda del medidor, colóquela en la funda del medidor y guárdela en un lugar seco, libre de polvo, gases corrosivos y libre de vibraciones.
