Probador de cable Ethernet de red

Probador de cable Ethernet de red multifuncional GVDA, rastreador de cable telefónico LAN, rastreador de tono de diagnóstico, detector de cable RJ45, buscador de línea, rastreador de cable, este instrumento es un probador de cable de mano. El tipo de funciones mejoradas aplicables por cable lo hace más aplicable a una gama más amplia. Es una herramienta de prueba necesaria para ingenieros de telecomunicaciones, ingenieros de cableado, personal de mantenimiento de redes, etc.

Características del producto

Función de seguimiento de cables/escaneo de cables digitales antiinterferencias
La función de seguimiento de cables permite encontrar rápidamente el par de cables deseado entre muchos pares. Adoptando tecnología avanzada de escaneo de cables digitales, antiinterferencias, silenciosa, de alta sensibilidad, más fuerte y estable que la señal analógica ordinaria. El probador de cable Ethernet se puede utilizar en todo tipo de conmutadores POE y admite un voltaje soportado de 60 V, que es más compatible. Este instrumento es adecuado para cables de red de interfaz RJ45, sensibilidad del receptor ajustable.

Función de prueba de mapa de cables
La función de prueba de mapa de cables es detectar la conexión física del cable de red, como circuito abierto, cortocircuito, conexión incorrecta y conexión inversa.

Medición de longitud/Ubicación de distancia de falla
El probador de red utiliza tecnología TDR (reflectometría en el dominio del tiempo) para medir la longitud y el punto de falla del cable de red/cable telefónico/cable coaxial BNC sin calibración, respuesta rápida, alta precisión, amplio rango, distancia de medición de hasta 500 m, unidad de longitud de soporte en pies. /m conmutación. Nota: Debe medirse en circuito abierto.

Diseño humanizado
El transmisor del probador de Ethernet está equipado con una pantalla a color de 2,5 pulgadas de vista completa que se puede leer claramente incluso en un ambiente oscuro, con una envoltura de goma suave en el exterior para una sensación cómoda y protección contra caídas de 2 m. El receptor está equipado con una linterna para facilitar su funcionamiento en la oscuridad. El paquete está equipado con una bolsa de tela, fácil de guardar y transportar.
Alerta de bajo voltaje de la batería
Aviso de bajo voltaje del transmisor: cuando el voltaje de la batería del transmisor es inferior al voltaje de funcionamiento, la pantalla mostrará el símbolo de la batería, reemplace la batería a tiempo. Indicación de voltaje de la batería del receptor: cuando la luz indicadora del receptor se oscurece o el sonido de la línea de búsqueda se vuelve pequeño, reemplace la batería a tiempo.

Detalles del producto
Material: ABS

Modelo: GD603
Temperatura de funcionamiento: 0~40 grados, humedad relativa máxima del 80 % (sin condensación)
Temperatura de almacenamiento: -10~50 grados, humedad relativa máxima del 80 % (sin condensación)
Unidad de longitud: pies/m
Precisión de longitud: ±2%+0.5m, la distancia más lejana de medición de longitud:<500m
Altitud:<2000m
Tipo a prueba de explosiones: IP40
Transmitting signal distance: >300m
Sensibilidad ajustable: sí
POE: voltaje de 60V
Linterna: SÍ
Puntos de interrupción del cable de red: SÍ
Alimentación: transmisor 3*1,5 V pilas AAA (no incluidas), receptor 3*1,5 V pilas AAA (no incluidas)
Tamaño: Transmisor 135*74*31mm, Receptor 198*43*32mm
Peso del transmisor: 167 g
Peso del receptor: 110 g

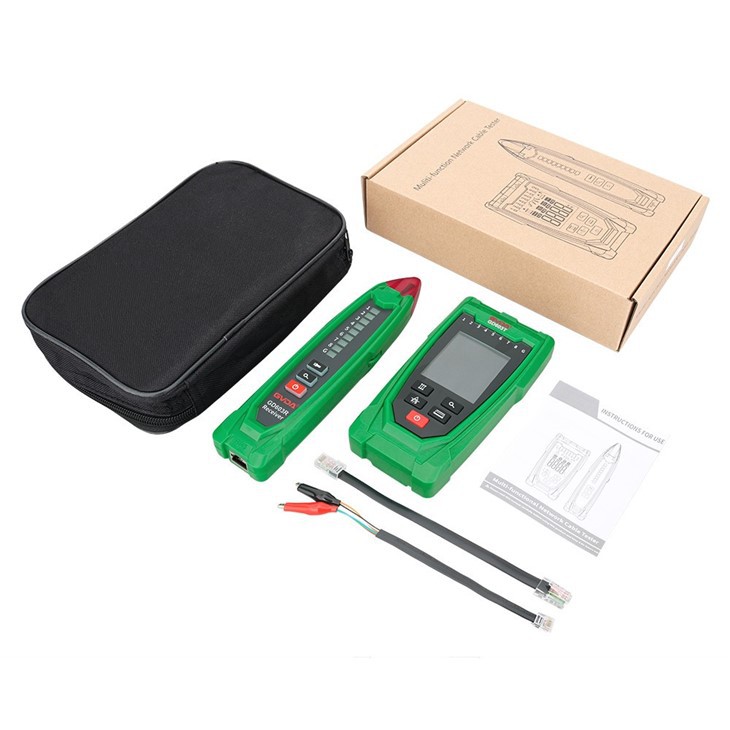

Contenido del paquete
1 * transmisor
1 * receptor
1 cable adaptador RJ45.
1 * pinzas de cocodrilo
1 * bolsa de tela
1 manual.
1 * caja

Prueba de cable Ethernet de red GVDA GD603r

Seguimiento de línea en vivo POE/Longitud del cable/Puntos de interrupción/Función de alineación

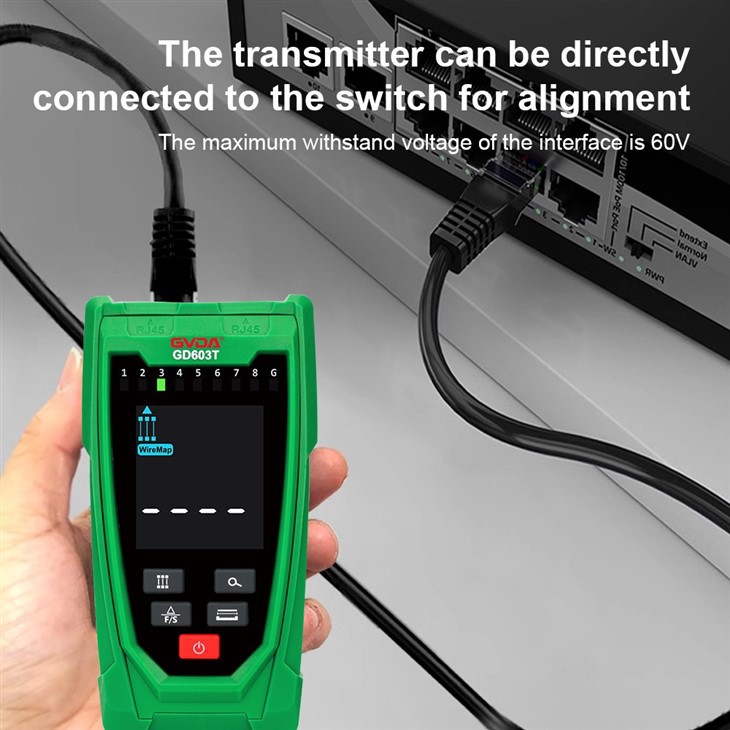

Función de alineación

El transmisor se puede conectar directamente al interruptor para su alineación.

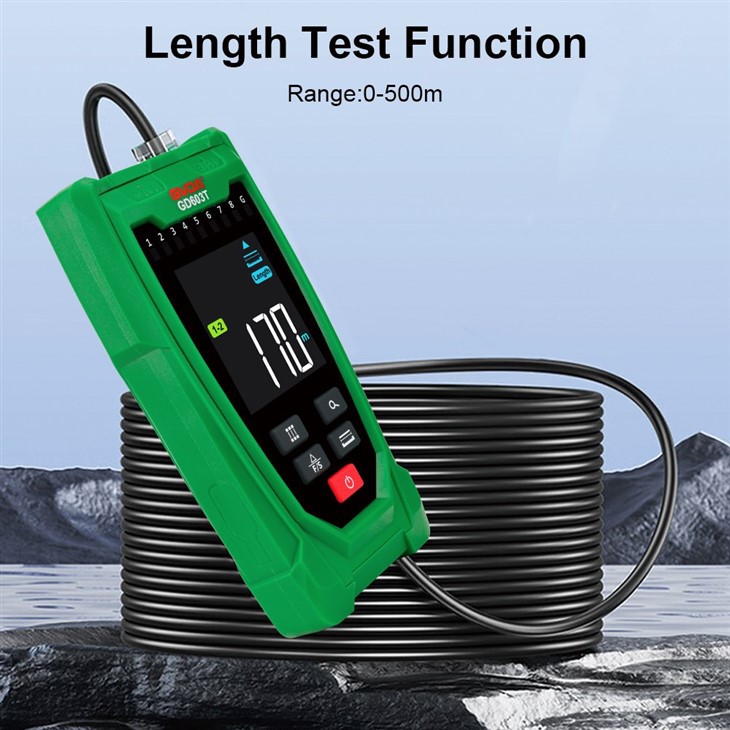

Función de prueba de longitud

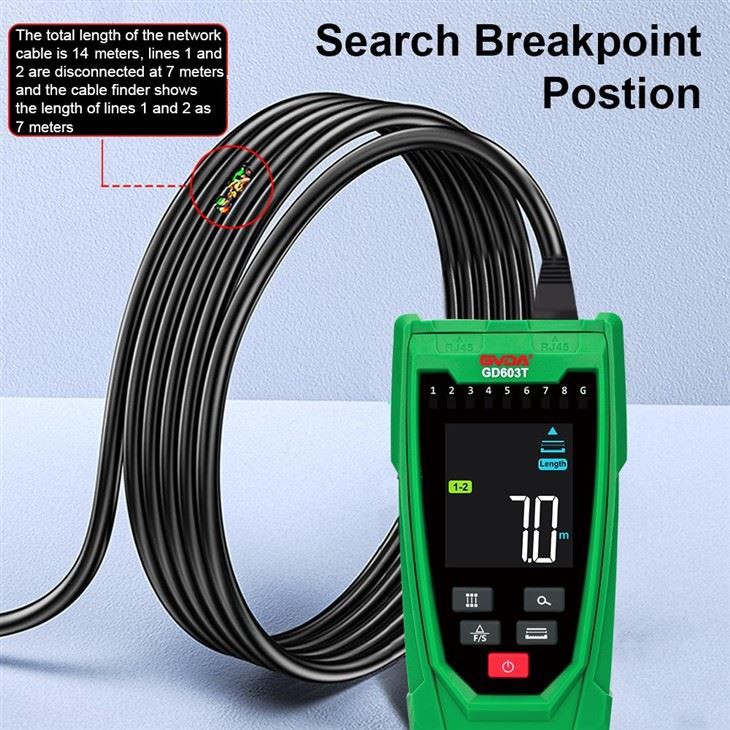

Posición de los puntos de interrupción de búsqueda

Para evitar descargas eléctricas o lesiones personales,
siga estas pautas:
1. No busque directamente cables que hayan estado conectados a electricidad potente (como las líneas eléctricas de su hogar); de lo contrario, se producirán lesiones y daños al equipo.
2. Preste atención a la protección contra rayos cuando utilice el instrumento durante tormentas eléctricas para evitar lesiones al personal y al equipo.
Daños causados ​​por rayos inducidos por la línea.
3. Si los indicadores de escaneo y secuencia del buscador de líneas parpadean al mismo tiempo, el voltaje de la batería es bajo. Reemplace la batería.
4. Cuando no utilice este producto durante un período prolongado, retire la batería para evitar fugas de agua y corrosión del soporte de la batería, lo que provocaría un mal contacto.
5. No abra la carcasa a voluntad; si hay algún fallo, solicite mantenimiento profesional.
